Proje İnceleme

Oluşturulan bir projenin incelenmesi için ilgili projenin Proje inceleme sayfasına gidilir.

Proje inceleme sayfasına erişmek

Proje oluşturma sayfasını kullanarak projenizi oluşturduktan sonra otomatik olarak ilgili projenin Proje inceleme sayfasına yönlendirilirsiniz.

Önceki bir projenin Proje inceleme sayfasına erişmek için önce Projelerim sayfasına gidilir.

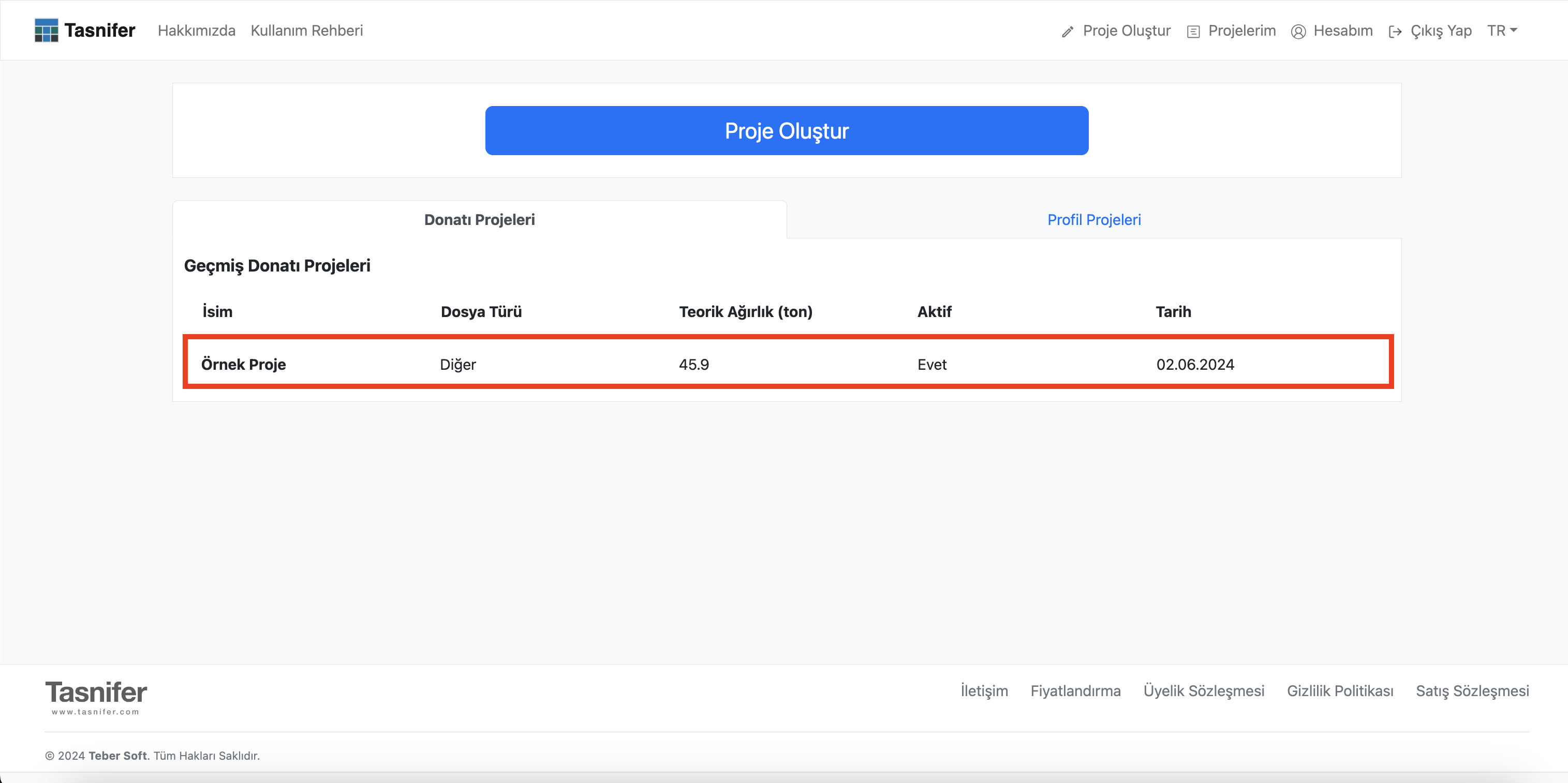

Projelerim sayfasından incelenmek istenen projenin Proje inceleme sayfasına erişmek için sayfadaki proje listesinden ilgili proje itemine tıklanmalıdır.

Proje inceleme sayfası

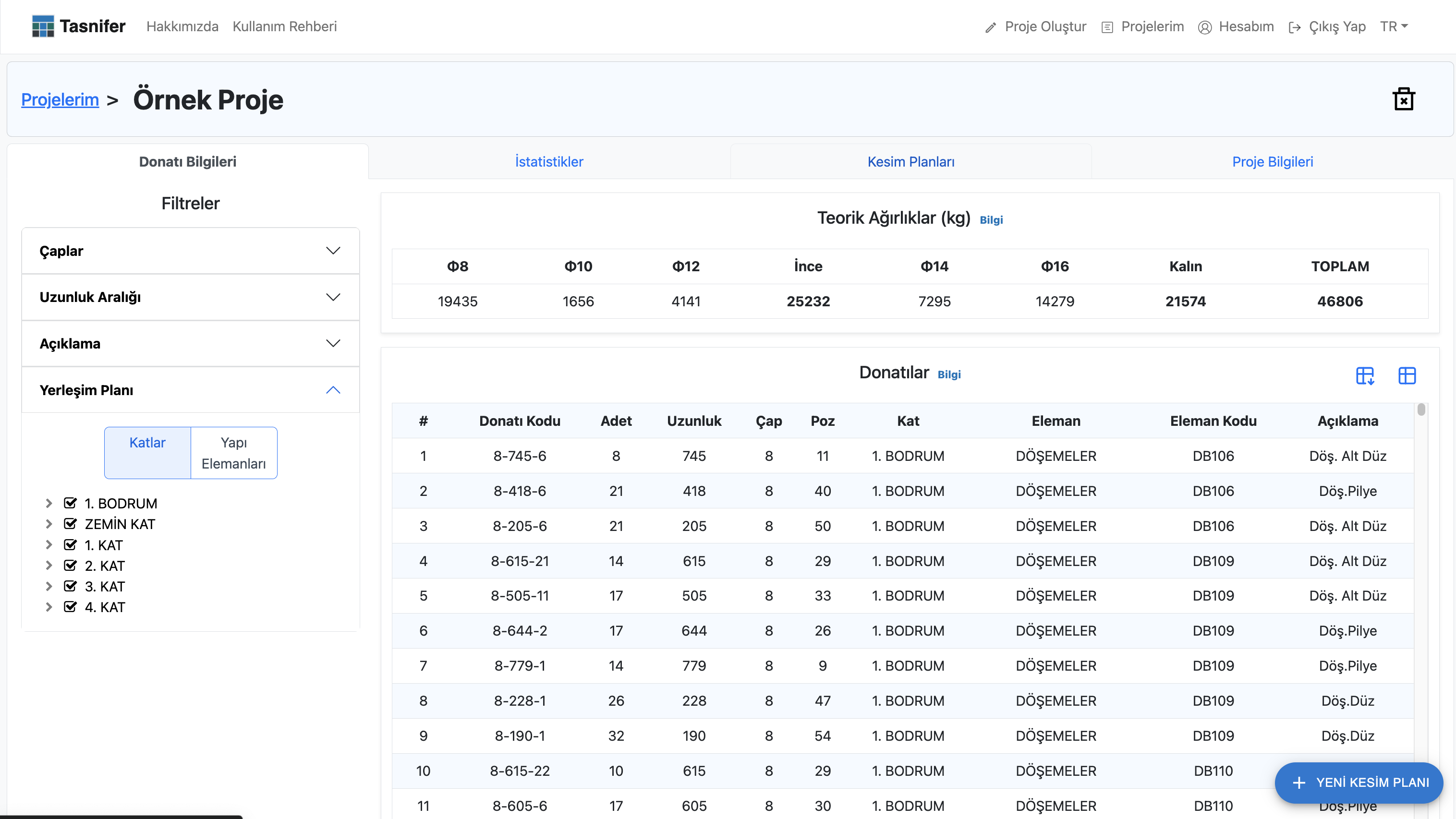

Proje inceleme sayfası aşağıdaki gibidir.

Bu sayfada

• Her bir donatıyla ilgili bilgiler incelenebilir.
• Donatılar filtrelenebilir.
• Filtrelenen donatılar Excel formatında indirilebilir.
• Donatıların metraj bilgisi elde edilebilir.
• Projenin kesim planlarına erişilebilir.
• Projenin satın alma sayfasına erişilebilir.
• Projeyle ilgili çeşitli istatistik ve diğer bilgiler edinilebilir.

Bu sayfada dört sekme vardır:

1. Donatı Bilgileri
2. İstatistikler
3. Kesim Planları
4. Proje Bilgileri

Donatı Bilgileri Sekmesi

Bu sekmede donatılar yerleşim planından seçilen konumlarına göre incelenebilir. Donatılar fonksiyonlarına göre filtrelenebilir. Donatıların listesi ve donatı çaplarına göre metraj bilgileri elde edilebilir.

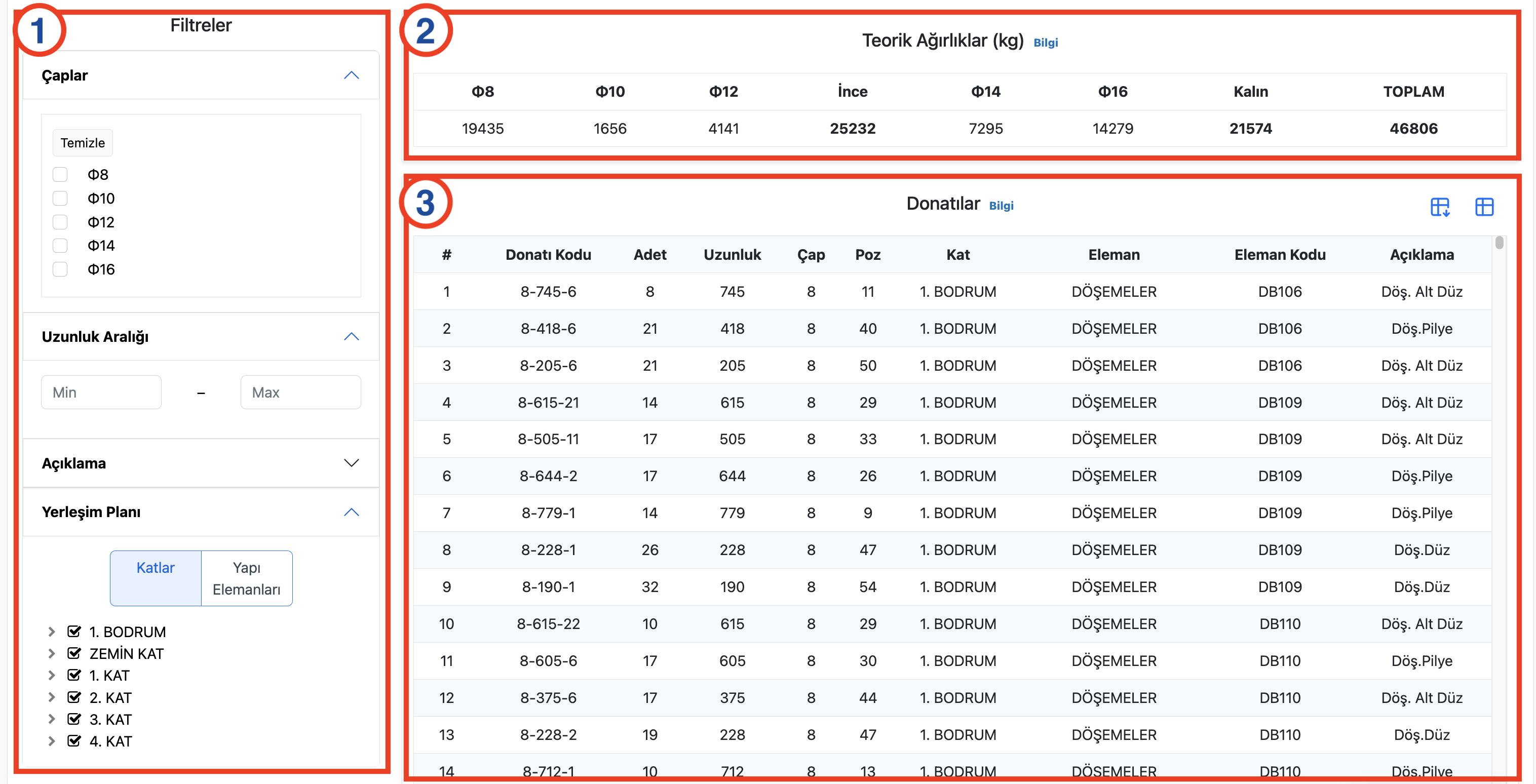

Bu sayfada bulunan önemli kısımlar şunlardır:

1. Filtreler
2. Seçilen donatıların metrajı
3. Seçilen donatıların listesi

İlerleyen bölümlerde proje incelemesi detaylıca anlatılacaktır.

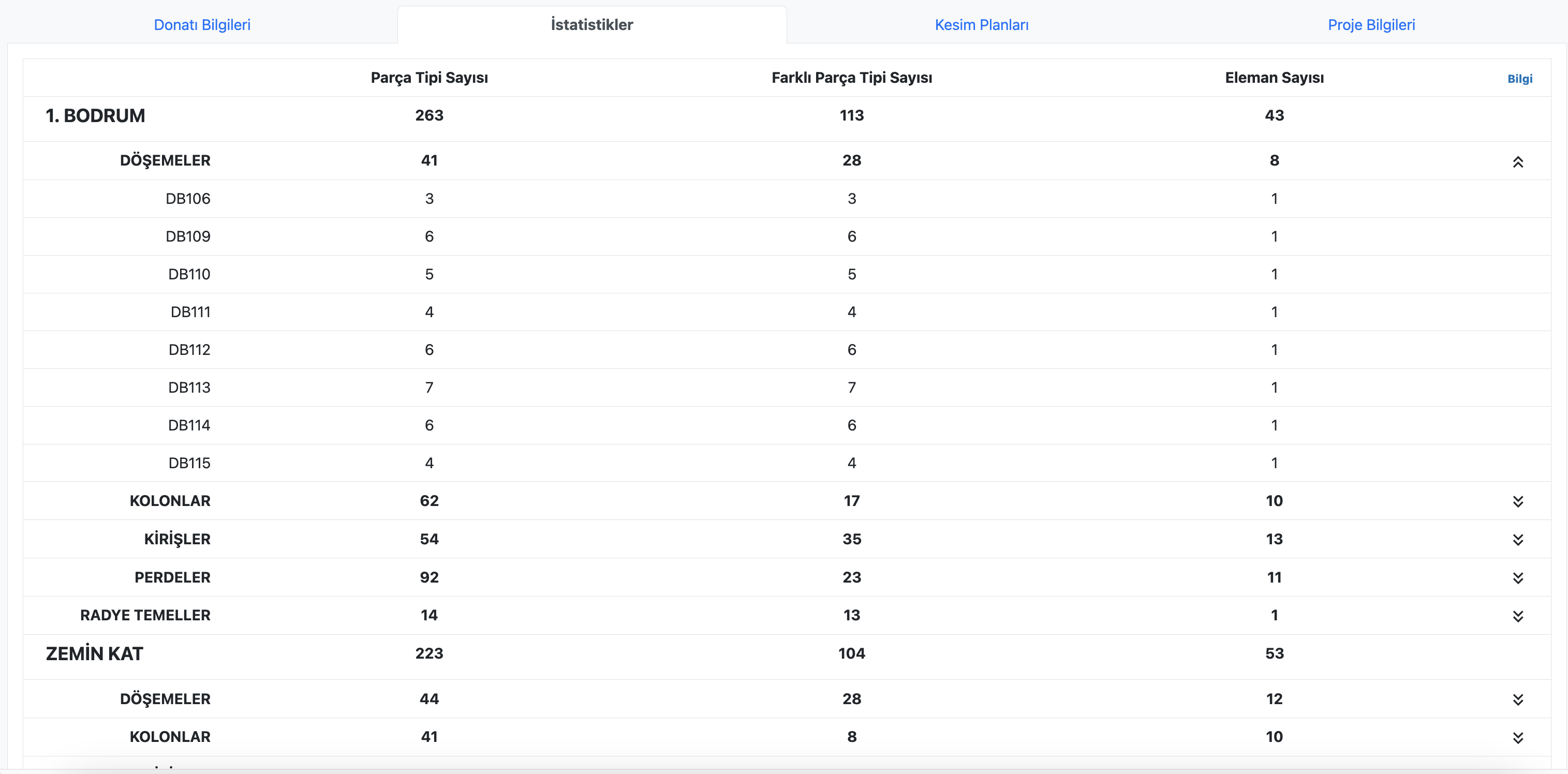

İstatistikler Sekmesi

Bu sekmede donatıların yerleşim planına göre oluşturulmuş bir istatistik tablosu yer alır. Eleman bazlı detaylı bilgi almak için elemanın en sağında bulunan oka tıklanabilir.

Bu sekmede sağlanan istatistikler şunlardır:

Parça Tipi Sayısı: Her biri ayrı yerde farklı işlevleri gören, ancak aynı uzunluk ve çapta olabilen donatı grubu sayısıdır.

Farklı Parça Tipi Sayısı: Uzunluğu ve çapı farklı olan donatı gruplarının sayısıdır. Bu istatistikte farklı yerlerde farklı işlevleri gören, ancak aynı uzunluk ve çapa sahip donatılar ayrı ayrı sayılmaz.

Eleman Sayısı: Bir yapı elemanı grubu için farklı yapı elemanı koduna sahip her bir eleman sayısıdır. Örneğin 1. Kattaki Kiriş sayısı, 3. Kattaki Kolon sayısı vb.

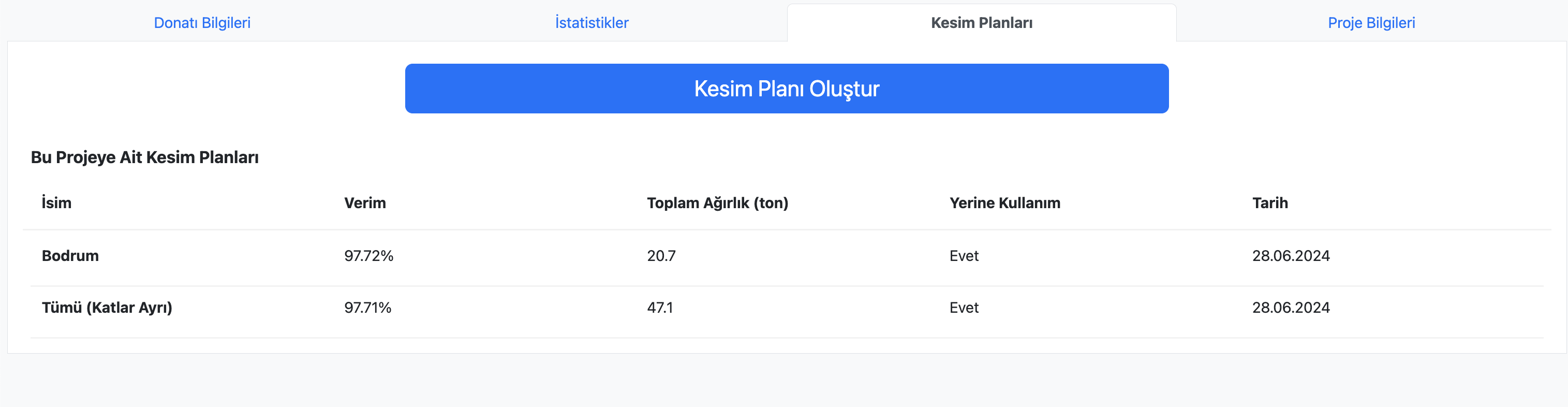

Kesim Planları Sekmesi

Bu sekmede incelenen projeye ait kesim planlarının listesi görülür. Yeni kesim planı oluşturma sayfasına gidilebilir.

Arka planda çözümü devam eden kesim planları varsa verim ve ağırlık bilgileri "Hesaplanıyor" olarak görünür.

Proje Bilgileri Sekmesi

Bu sekmede oluşturulan projeyle ilgili detaylar görülebilir. Ödeme yapılmamış projeler için ödeme ekranına gidilebilir, ödeme isteği oluşturulmuş projeler için de sipariş sayfası görülebilir.

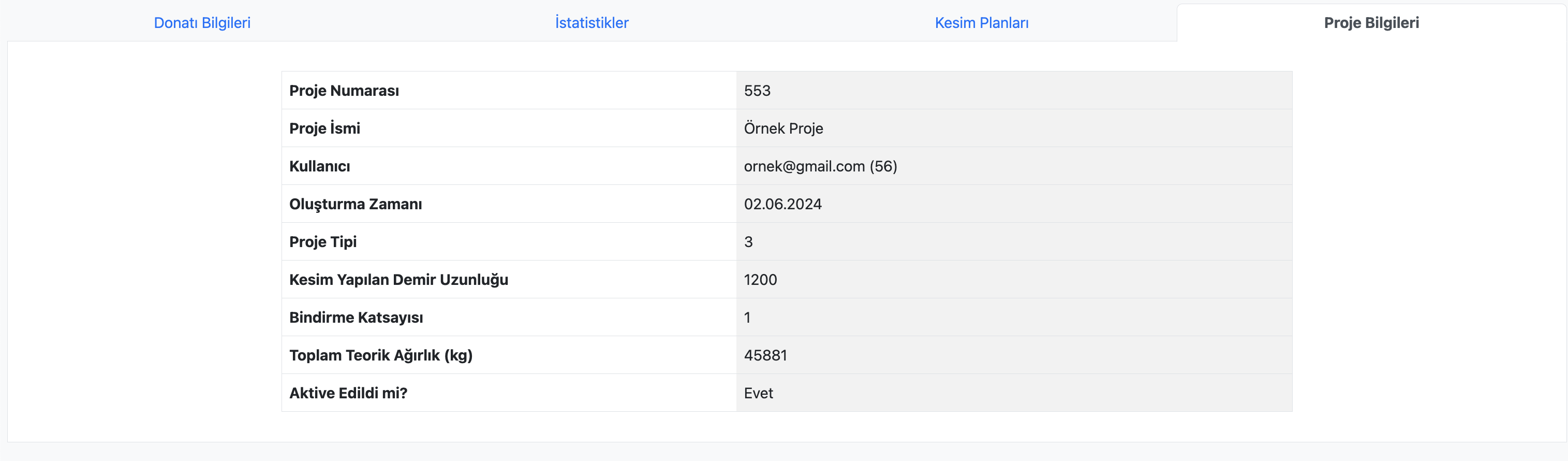

Satın alınmış projelerin "Proje Bilgileri"

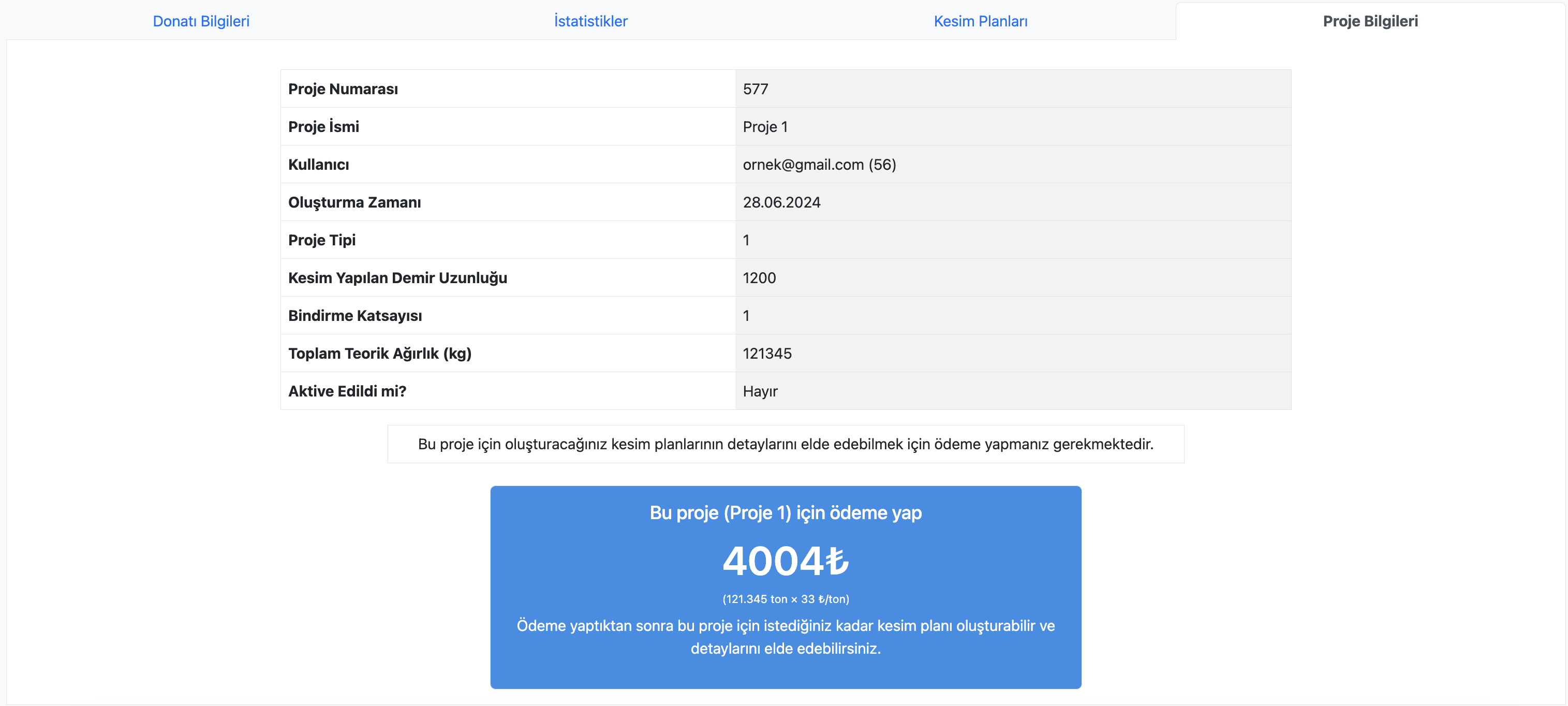

Satın alınmamış projelerin "Proje Bilgileri"

Proje nasıl incelenir?

Projedeki donatılarla ilgili detaylı bilgi almak için ilgili projenin Proje inceleme sayfasındaki Donatı bilgileri sekmesine gidilir.

Bu sekmenin içeriğinde sol tarafta Filtreler yer alır.

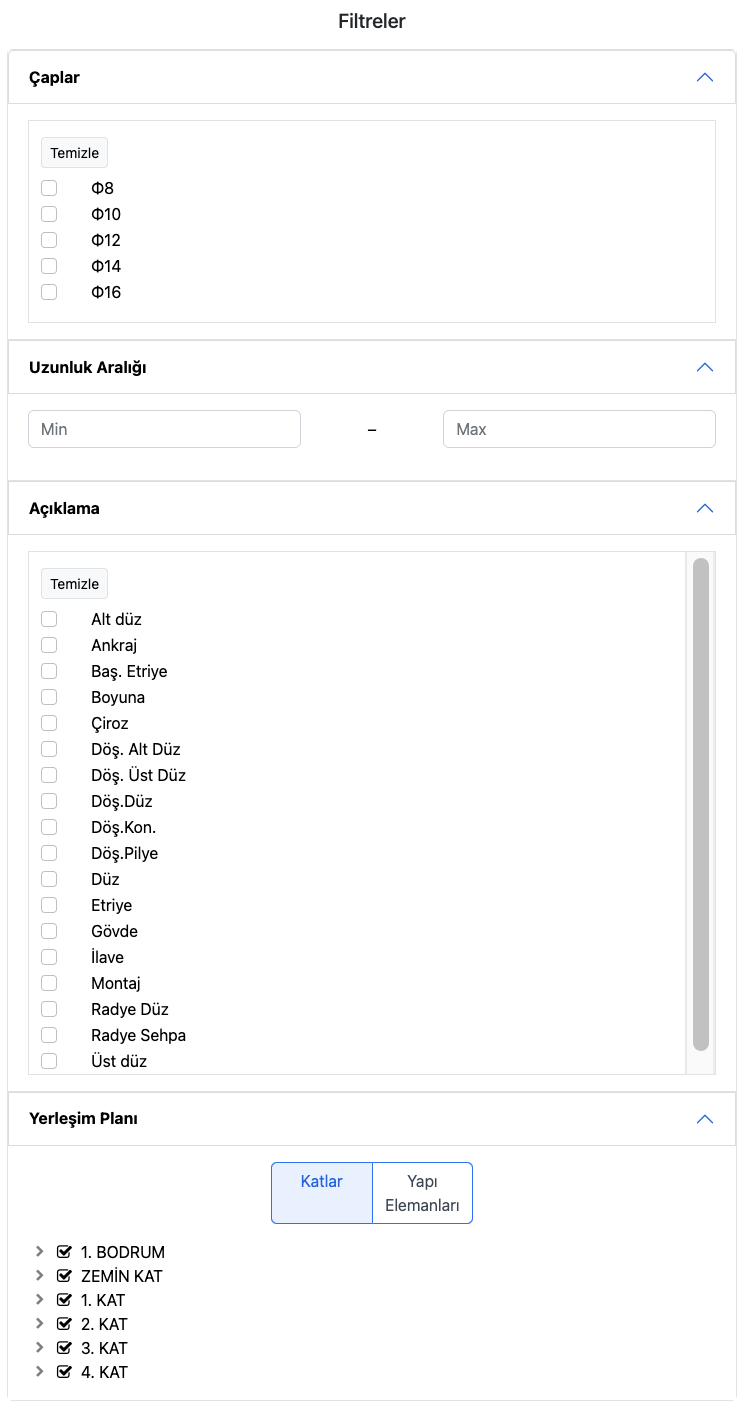

Filtreler

Filtreler, donatıların istenen özelliklere göre filtrelenmesini sağlar. Filtre seçenekleri şunlardır:

• 1.1. Çaplar: Donatının çapına göre filtreleme yapar.
• 1.2. Uzunluk Aralığı: Donatının uzunluğuna göre filtreleme yapar.
• 1.3. Açıklama: Donatının açıklamasına göre filtreleme yapar.
• 1.4. Yerleşim Planı: Donatının yerleşim planına (kat, yapı elemanı, yapı elemanı kodu) göre filtreleme yapar. Bu filtre Katlara veya Yapı Elemanlarına göre yapılabilir. Yerleşim planını incelemek ve bir kata ait yapı elemanlarını veya bir kattaki yapı elemanına ait yapı elemanı kodlarını görmek için yerleşim planı elemanlarının yanında bulunan ok işaretine tıklanabilir.

Teorik Ağırlıklar

Filtreler üzerinden filtrelenen yapı elemanlarına dahil olan donatıların metrajı Teorik Ağırlıklar (kg) başlığı altında bulunabilir.

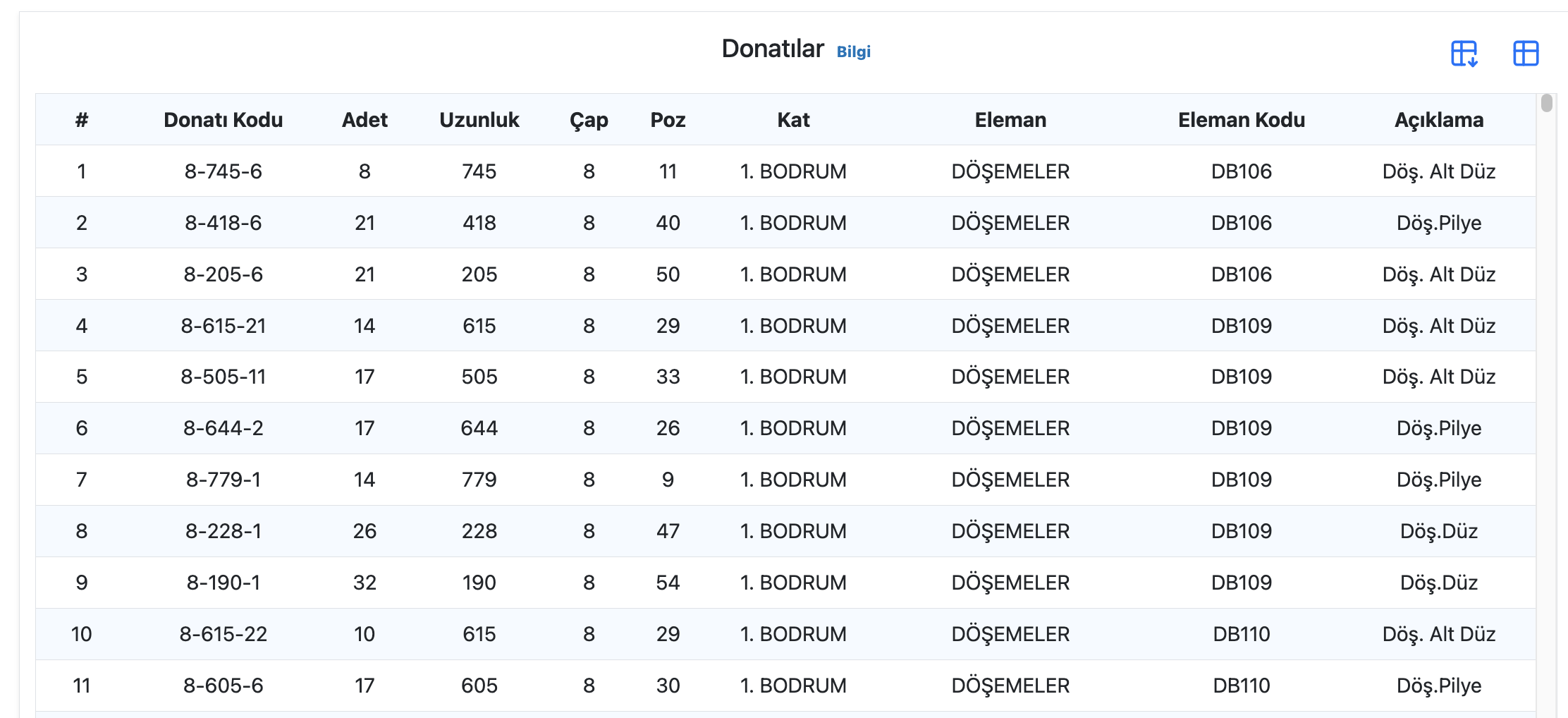

Donatı Tablosu

Filtrelenen donatılar Donatılar başlığı altında listelenir.

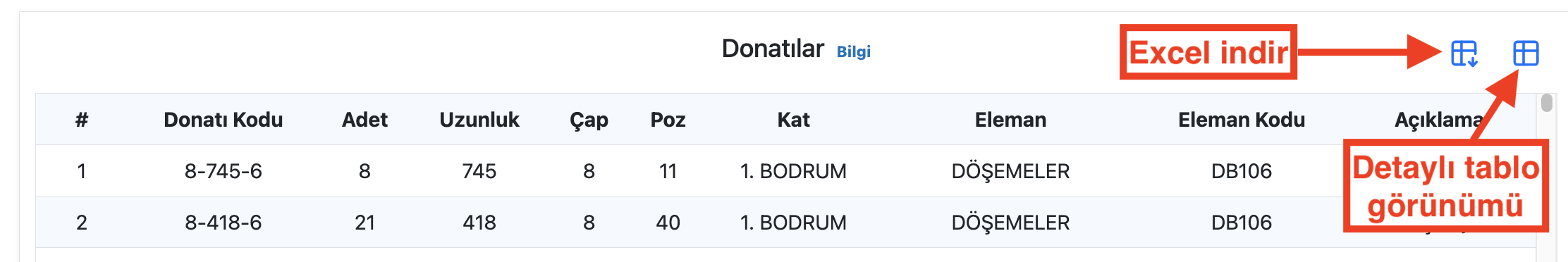

Tablo başlığının sağ tarafında iki seçenek bulunur:

1. Excel İndir: Filtrelenen donatılar Excel formatında indirilebilir.
2. Detaylı Tabloyu Göster/Gizle: Detaylı tablo görünümüne geçer.

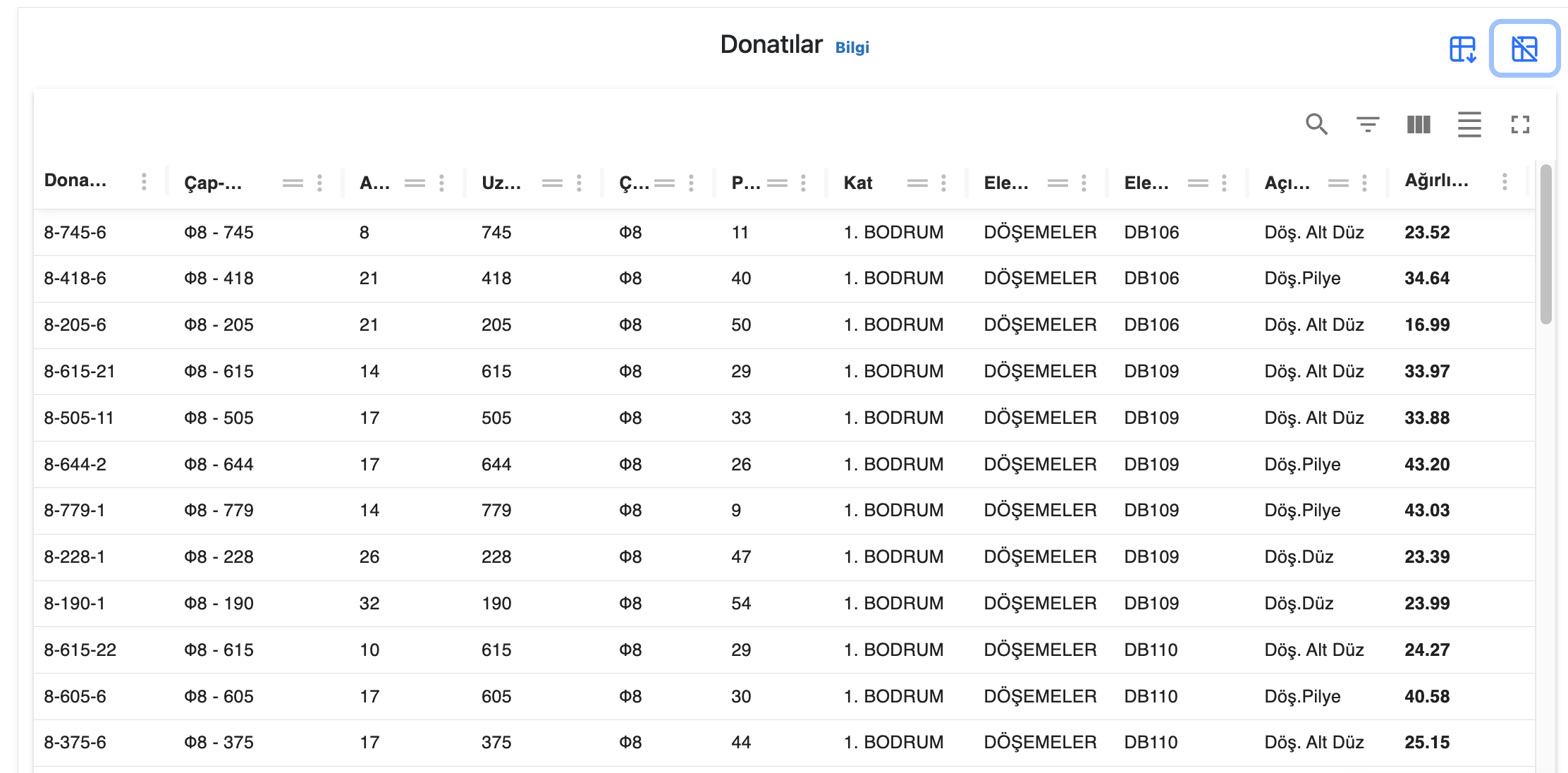

Detaylı Tabloyu Göster seçeneği donatı listesini detaylı tablo görünümüne getirir. Detaylı tablo görünümü ile donatılar arasında filtreleme, sıralama, arama yapmak daha kolaydır. Tablo tam ekran görünümüne getirilebilir, sütunlar gizlenebilir, sütunların yerleri değiştirilebilir, satırlar arası boşluklar ayarlanabilir.

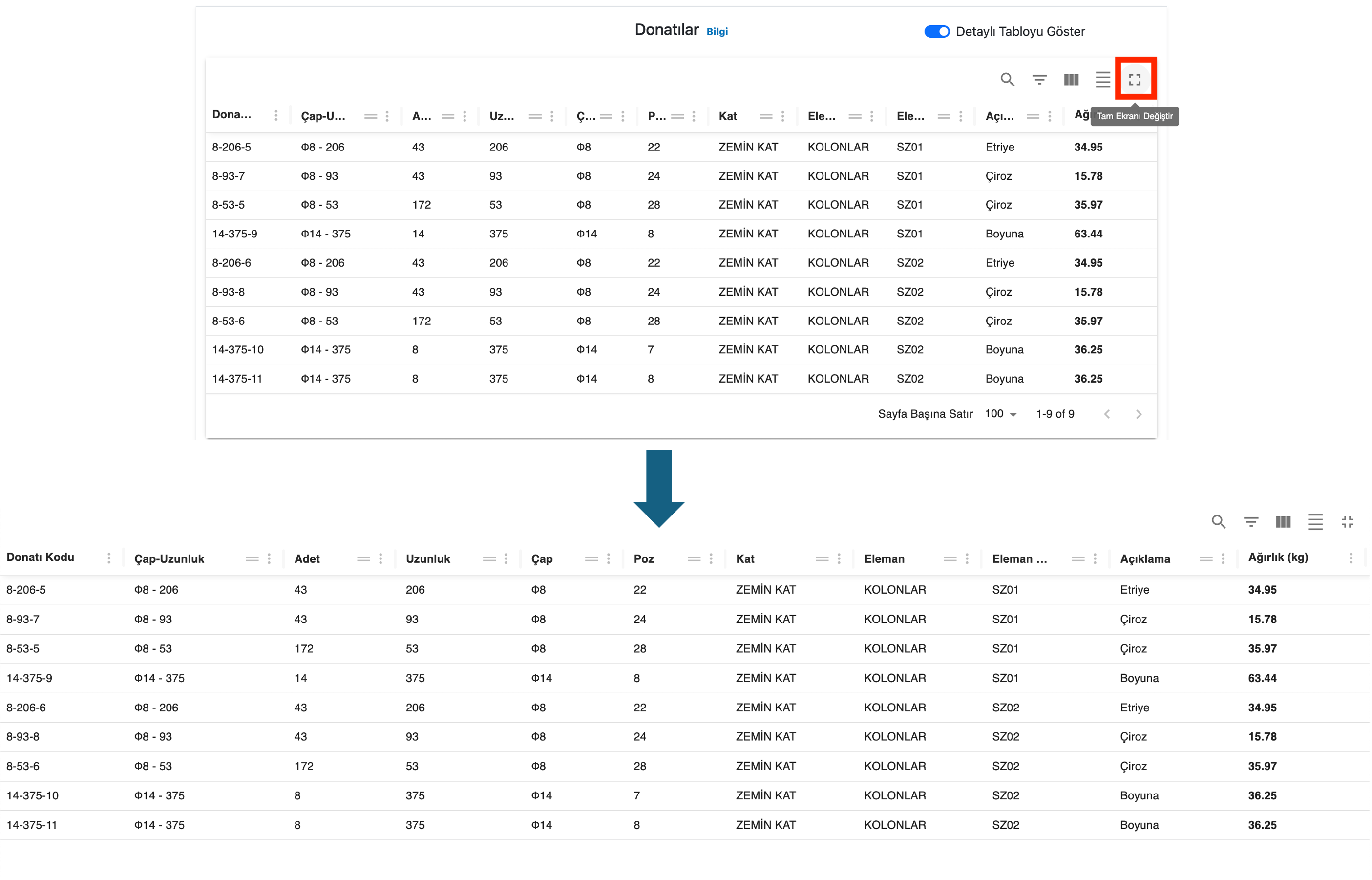

Tam ekrana geçmek için detaylı tablonun sağ üst köşesindeki kare ikonuna tıklanmalıdır.

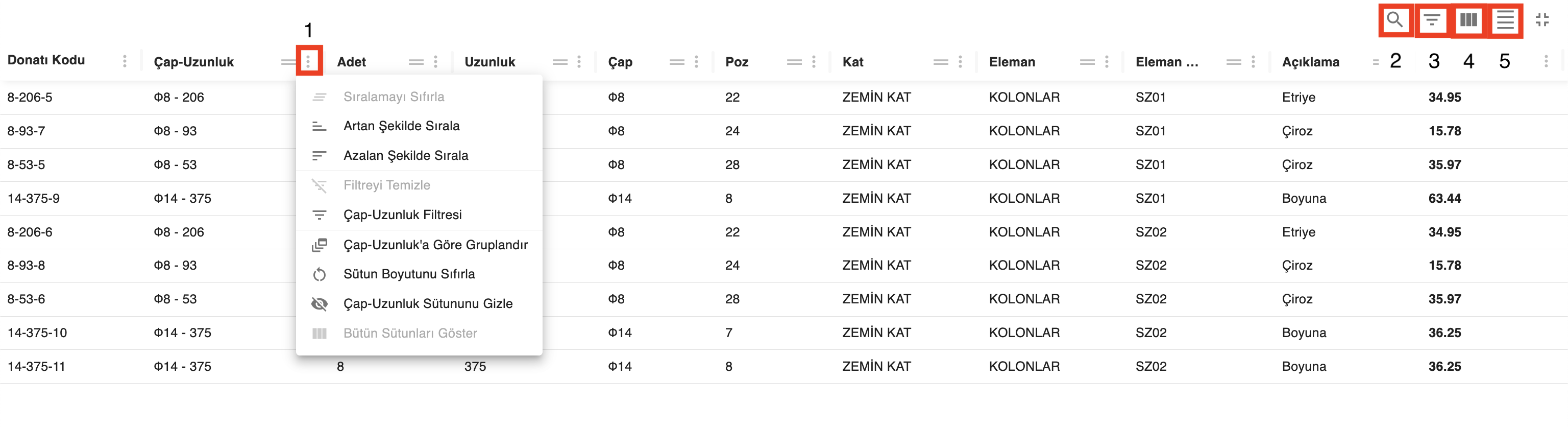

Detaylı tablodaki butonların işlevleri sunlardır:

1. Sütun seçeneklerini gösterir.
2. Eleman aramayı sağlar. Herhangi bir sütun değeri aranabilir.
3. Filtreleri gösterip gizler.
4. Hangi sütunların gösterilip gizleneceğini belirler.
5. Satır yüksekliğini değiştirir.

Projeniz yüklenirken, detaylı metraj dosyasında adet, uzunluk, çap, varsa poz, kat, yapı elemanı, eleman kodu bilgisi biricik olan her donatı grubuna bir donatı kodu atanır. Bu donatı kodu donatı grubunun çapı, uzunluğu ve Tasnifer tarafından belirlenen bir sıra numarasından oluşur. Sözgelimi, 8-206-29 donatı kodlu donatı grubu 8 mm çaplı, 206 cm uzunluğundaki 29. donatı grubuna delalet etmektedir. Bu donatı kodları donatıların yerlerine göre ayrımlarının daha kolay yapılmasını sağlamak amaçlı olarak üretilmiştir ve metraj dosyasında bulunan poz bilgisinden farklıdır.

Uyarılar

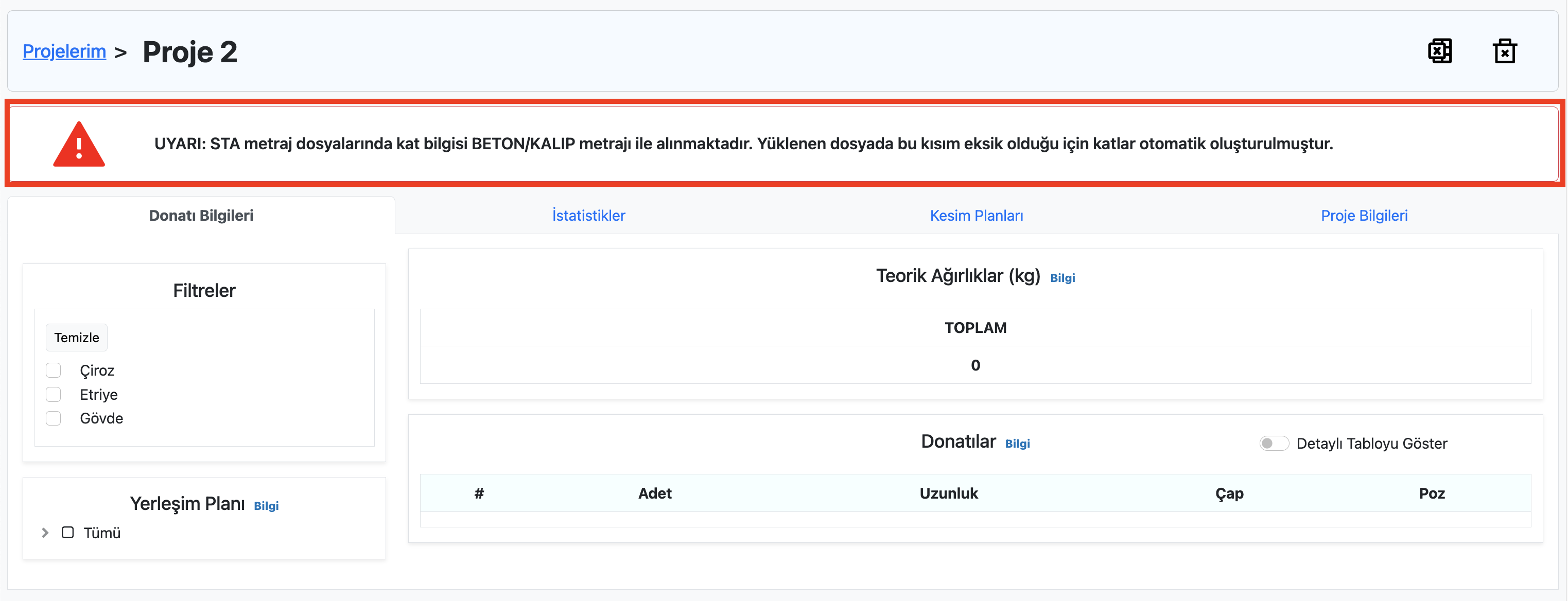

Projenin sisteme yüklenmesi sırasında projenin sisteme yüklenmesini engellemeyen bir problemle karşılaşılmışsa bu problemle ilgili bir uyarı metni Proje Bilgileri Sayfasının Donatı Bilgileri Sekmesinde aşağıdaki gibi en üstte gösterilir. Bu uyarı sadece kullanıcıyı bilgilendirme amacı taşır ve projeden kesim planı oluşturulmasına bir engel teşkil etmez.

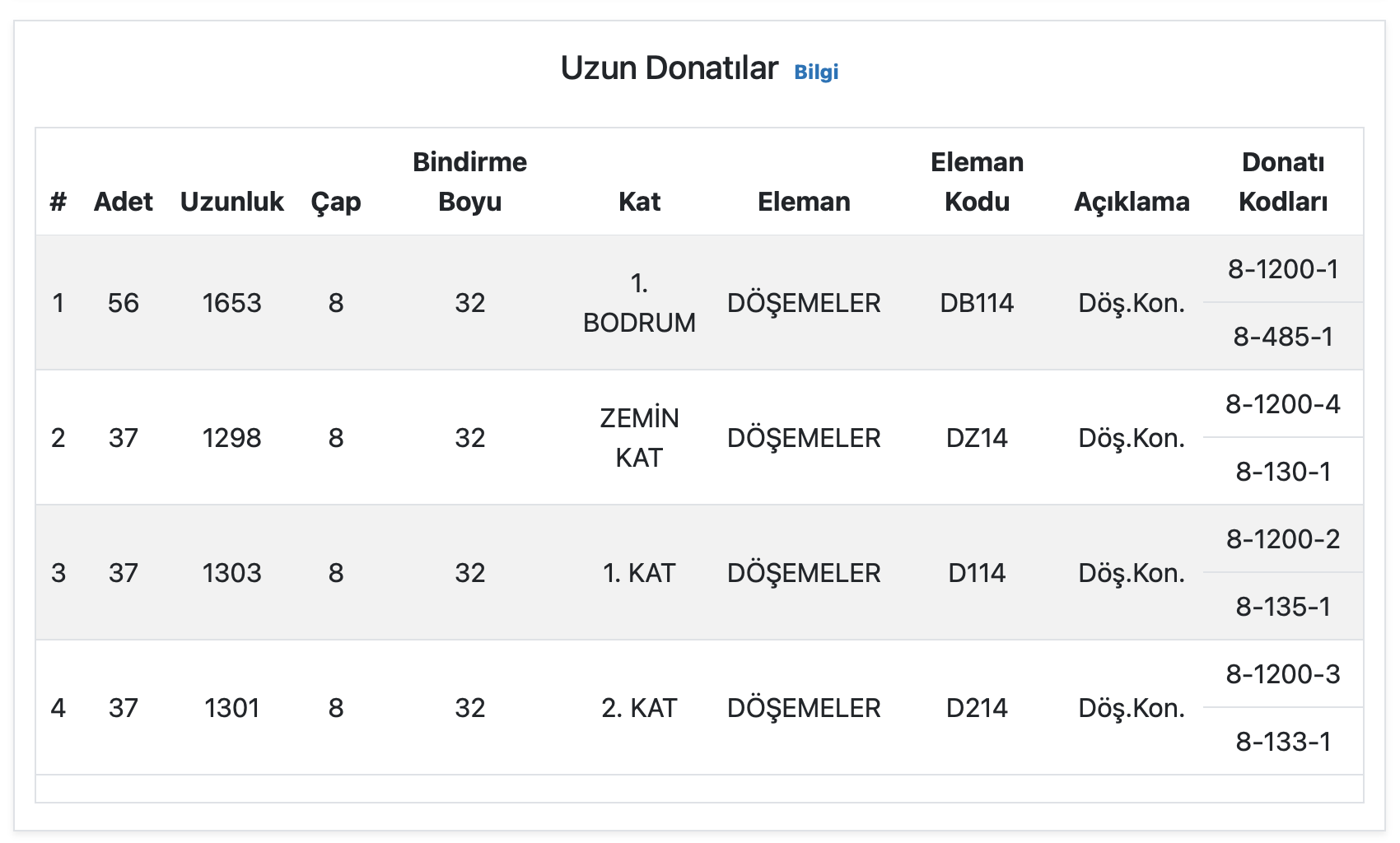

Uzun Donatılar

Projede kesim yapılan demirin uzunluğundan (standart olarak 12 metre) daha uzun donatılar varsa, bu donatılarla ilgili bilgileri “Donatı Bilgileri” sekmesinin en altında yer alır. Yerleşim planından incelenmek istenen yapı elemanları seçildikten sonra sayfanın en altında Uzun Donatılar başlığı altında bu uzun donatıların listesi verilir.

Proje Excel dosyası indirme

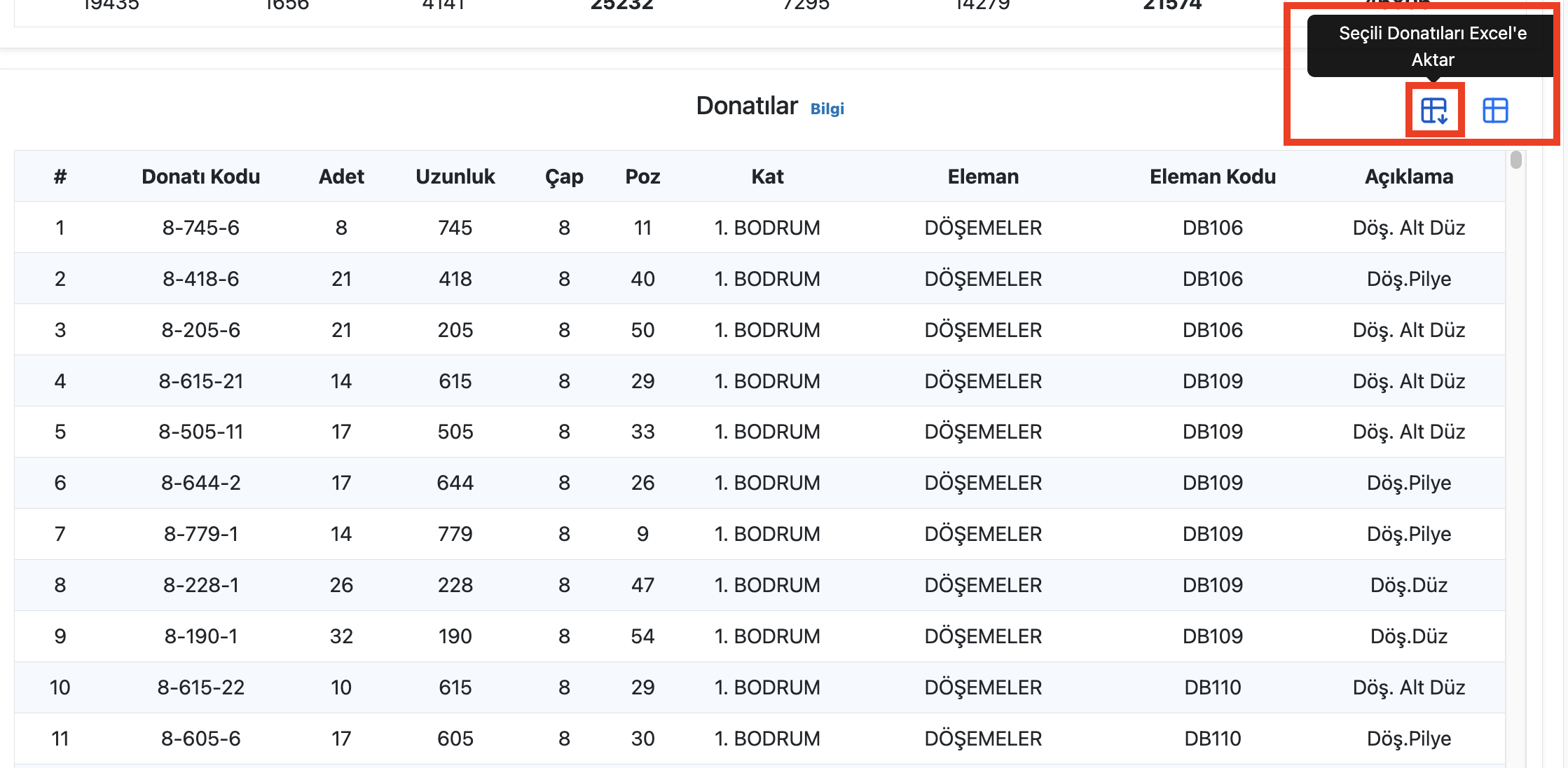

Filtrelenen donatılar Excel formatında indirilebilir. Excel dosyasını indirebilmek için "Donatılar" tablosunun başlığının sağ tarafında bulunan Seçili Donatıları Excel'e Aktar butonuna tıklanmalıdır.

Excel formatı ile ilgili detaylı bilgi burada verilmiştir.

Excel dosyasını indirdikten sonra dosya üzerinde dilediğiniz değişikliği yaparak sisteme yeni bir proje olarak yükleyebilirsiniz.

Proje silme

Aktifleştirilmemiş (satın alınmamış) projeler kullanıcı tarafından silinebilir. Proje silindiği zaman proje için oluşturulmuş bütün kesim planları da silinir.

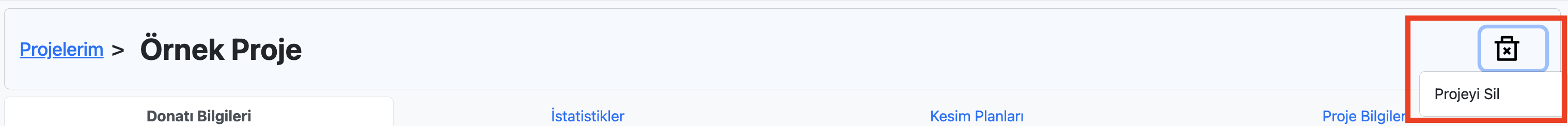

Projeyi silmek için proje inceleme sayfasının en üstünde bulunan proje başlığının sağ tarafındaki çöp kutusu simgesine tıklanmalıdır.

Aktifleştirilen projelerin silinmesi olası yanlışlıkları önlemek için kullanıcı tarafından yapılamamaktadır. Eğer aktifleştirildiği hâlde silinmek istenen bir proje varsa bizimle info@tebersoft.net e-posta adresi üzerinden iletişime geçilebilir.

Silme işlemlerinin kalıcı ve geri döndürülemez olduğunu unutmayınız.
