Excel Donatı Metraj Dosyası oluşturma
Belirlediğimiz formata uygun bir Excel dosyası hazırlayarak da donatı projesi oluşturabilirsiniz. Excel dosyasında en üst satırdaki hücrelere şu değerleri girmelisiniz:
| POZ | ADET | UZUNLUK | çAP | KAT | YAPI ELEMANI | ELEMAN İSMİ | AçIKLAMA |
|---|
Bu değerlerin büyük veya küçük harfle yazılması, Türkçe karakter kullanılıp kullanılmaması önemli değildir.

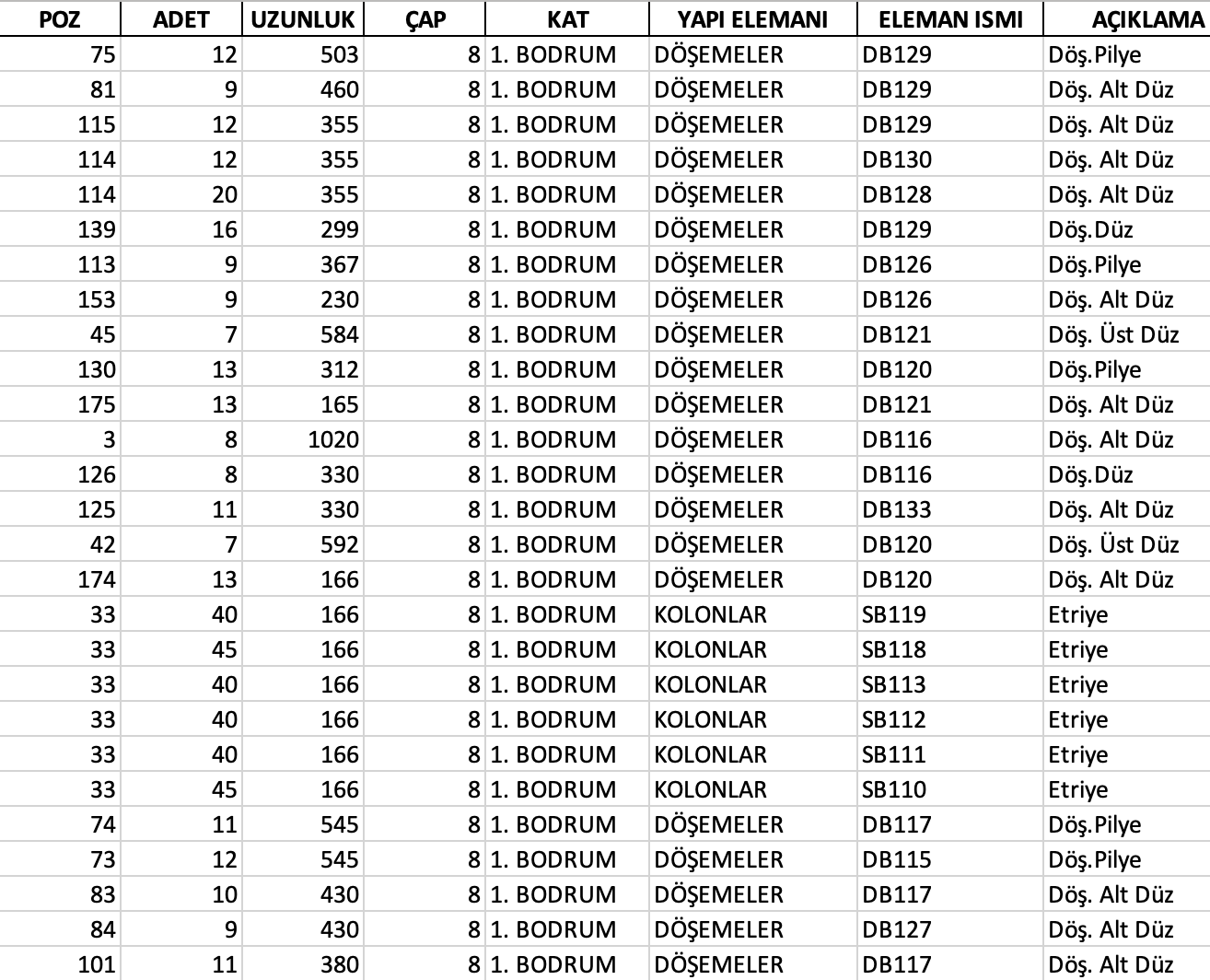

En üst satırda bu değerleri girmenizin ardından her donatı grubu için gerekli bilgileri ilgili satırda ilgili sütunun altına yazmalısınız. Örnek bir görünüm aşağıdaki gibidir:
- POZ: Donatı grubunun poz değeri. Bir sayı veya metin olabilir. Girilmesi zorunlu değildir. Girilmediği takdirde program otomatik olarak donatıları okuduğu sırayla 1’den başlayarak her donatı grubuna bir poz numarası verir.
- ADET (zorunlu): Donatı grubunun adedi. Girilmesi zorunludur. Adet bilgisi girilmediği takdirde proje oluşturulamaz.
- UZUNLUK (zorunlu): Donatı grubundaki donatıların cm cinsinden uzunluğu. Girilmesi zorunludur. Uzunluk bilgisi girilmediği takdirde proje oluşturulamaz.
- çAP (zorunlu): Donatı grubundaki donatıların mm cinsinden çapı. Girilmesi zorunludur. çap bilgisi girilmediği takdirde proje oluşturulamaz.
- KAT: Donatı grubunun bulunduğu kat bilgisi. Katların sıralı bir şekilde girilmesi, kat sırasının doğru elde edilebilmesi açısından önemlidir. “1. Kat”a ait hiçbir donatı girilmemişken “Bodrum kat”ın donatılarından sonra “2. Kat” donatıları girilirse program “2. Kat”’ı “Bodrum”dan sonraki kat olarak algılar ve “1. Kat” “2. Kat”tan sonra geliyormuş gibi kabul edilir. “Bodrum” donatılarının girilmesinin ardından “2. Kat” donatısı girilmeden önce en azından bir adet “1. Kat”a ait bir satır girilmiş olmalıdır. Kat bilgisi girilmesi zorunlu değildir. Kat bilgisi elde edilemediği takdirde donatılar için kat bilgisi yerine “#” yazılır.
- YAPI ELEMANI: Donatı grubunun ait olduğu yapı elemanı ismi (Döşeme, Kiriş, Kolon vs.). Aynı yapı elemanına ait donatıların Yapı Elemanı bilgisinin tıpatıp aynı yazılması önem arz etmektedir. Sözgelimi Döşeme’ye ait bir donatı grubu için bu bilgi “Döşeme” olarak girilmişse, sonrasında aynı yapı elemanına ait bir donatı grubu için bu bilgi “Döşemeler” veya “Doseme” şeklinde yazılmamalı, yine aynı şekilde “Döşeme” olarak yazılmalıdır. Yapı Elemanı bilgisi girilmesi zorunlu değildir. Yapı elemanı bilgisi elde edilemediği takdirde donatılar için Yapı Elemanı bilgisi yerine “#” yazılır.
- ELEMAN İSMİ: Donatı grubunun ait olduğu yapı elemanının spesifik kodu. D130, S345, P123 gibi. Eleman İsmi bilgisi girilmesi zorunlu değildir. Eleman İsmi bilgisi elde edilemediği takdirde donatılar için Eleman İsmi bilgisi yerine “#” yazılır.
- AçIKLAMA: Donatı grubuyla ilgili açıklama. Donatı grubunun işlevini yazabilirsiniz. Etriye, çiroz, pilye vs. gibi. Açıklama bilgisi girilmesi zorunlu değildir. Açıklama bilgisi elde edilemediği takdirde donatılar için Açıklama bilgisi yerine “#” yazılır.
Sisteme yüklenen bütün projeler Tasnifer tarafından bu Excel formatına getirilerek bu projelerin sonradan indirilmesine ve tekrardan sisteme yüklenmesine imkan tanınır. ideCad veya STA4Cad’in detaylı metraj dosyalarını Tasnifer’e yükleyerek bu projelerin belirlediğimiz Excel formatındaki proje dosyasını ücretsiz olarak indirebilir, gerekli değişiklikleri yaparak yeni bir proje olarak tekrardan Tasnifer’e yükleyebilirsiniz.
