Kesim Planı İnceleme

Oluşturulan bir projenin incelenmesi için ilgili kesim planının Kesim planı inceleme sayfasına gidilir.

Kesim planı inceleme sayfasına erişmek

Kesim planı oluşturma sayfasını kullanarak kesim planı oluşturduktan sonra otomatik olarak ilgili kesim planının Kesim planı inceleme sayfasına yönlendirilirsiniz.

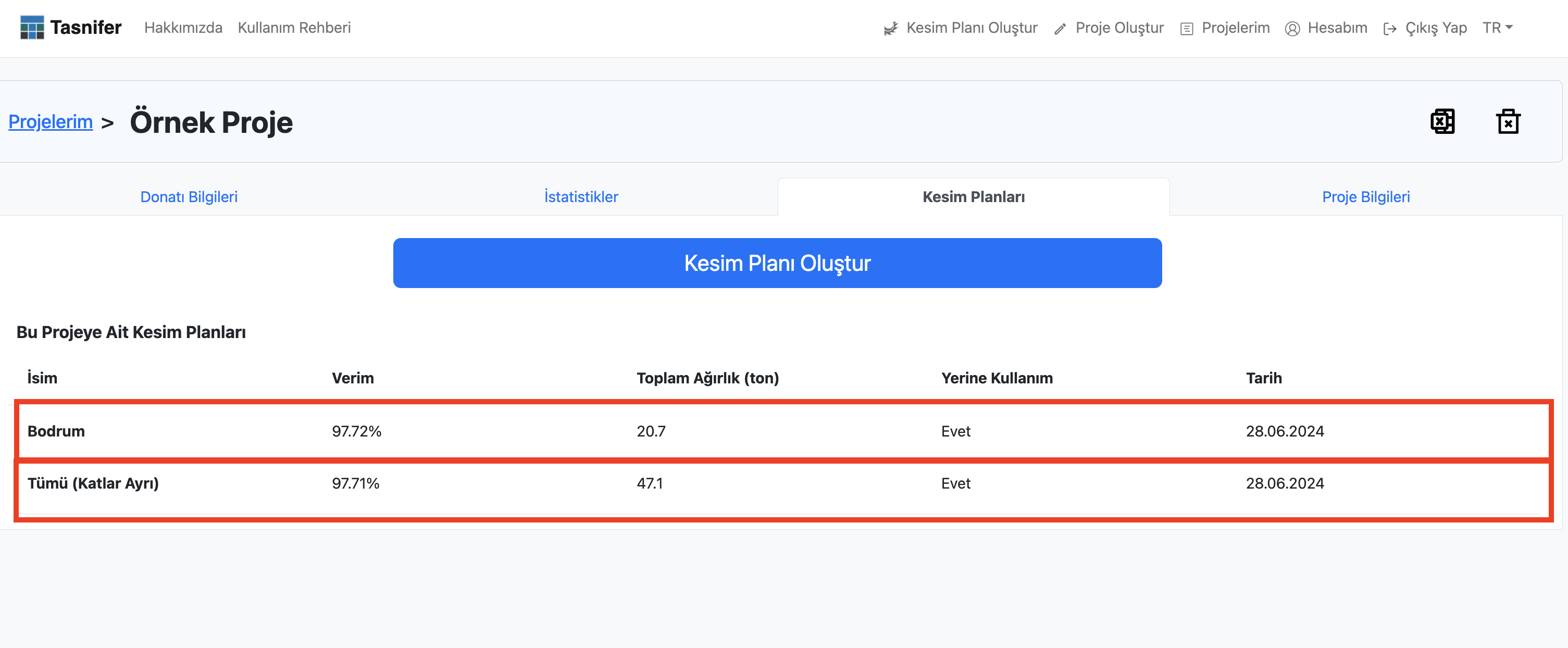

Önceki bir kesim planının Kesim planı inceleme sayfasına erişmek için önce ilgili projenin Proje inceleme sayfasındaki Kesim Planları Sekmesine gidilir.

Bu sekmede incelenmek istenen kesim planının Kesim planı inceleme sayfasına erişmek için sayfadaki listeden ilgili kesim planı itemine tıklanmalıdır.

Kesim planı inceleme sayfası

Kesim planı inceleme sayfası, kesim planının durumuna göre farklı görünebilir.

Kesim planı arka planda çözülüyorsa

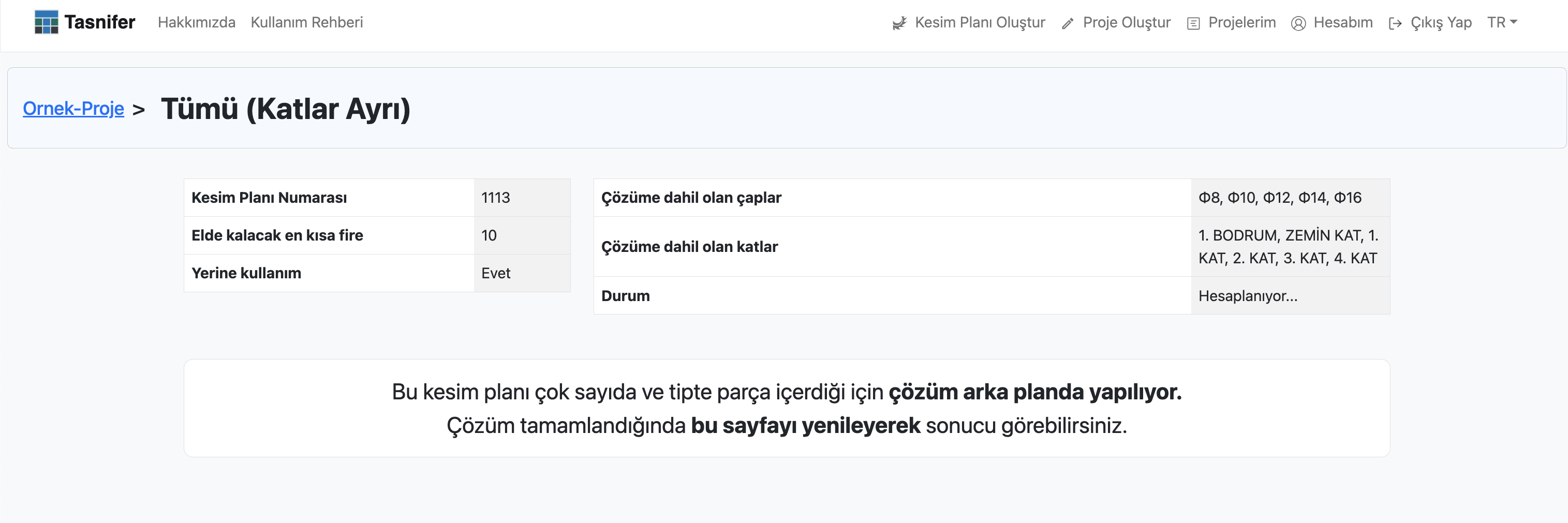

Kesim planı çok sayıda ve tipte parça içeriyorsa optimizasyon için sıraya alınır ve Tasnifer sunucuları tarafından arka planda çözülür. Bu sırada kesim planı inceleme sayfası şöyle gözükür:

Sayfada da yazdığı gibi bu sırada kesim planı sıraya alınmış ve arkaplanda çözümü devam etmektedir. Kesim planının mevcut durumunu sağ taraftaki tablonun Durum satırında yazmaktadır.

Kesim planının hesaplanması tamamlandığında sayfa otomatik yenilenmeyecektir. Bu sebeple kullanıcının sayfayı belli aralıklarla yenileyerek kesim planının hesaplanmasının tamamlanıp tamamlanmadığını kontrol etmesi gerekir.

Kesim planının hesaplanmasının tamamlanmasının ardından kullanıcı kesim planı detaylarına erişebilecektir.

Kesim planının projesi aktif değilse

Kesim planı detaylarına erişilebilmesi için kesim planının ait olduğu projenin aktifleştirilmiş (satın alınmış) olması gerekmektedir.

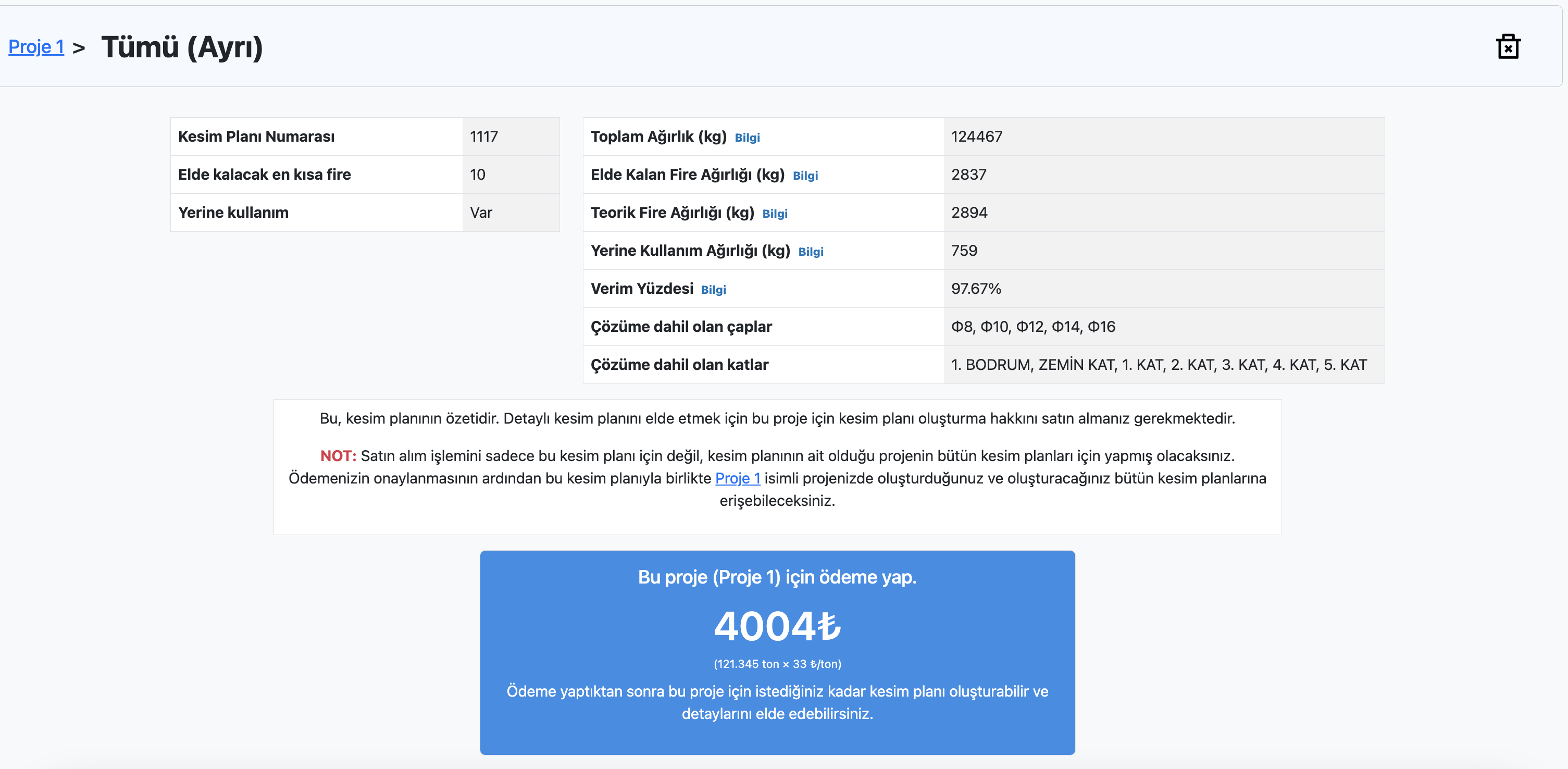

Aktifleştirilmemiş kesim planlarına ait kesim planı inceleme sayfası aşağıdaki gibidir:

Kesim planının projesi aktifse

Aktifleştirilmiş projelerin kesim planılarının kesim planı inceleme sayfası aşağıdaki gibidir:

Bu sayfa 5 parçadan oluşmaktadır:

1. Seçim
2. Özet Sekmesi
3. Kesim Sekmesi
4. Yerine Kullanım & Fire Listesi Sekmesi
5. Bilgi Sekmesi

Seçim

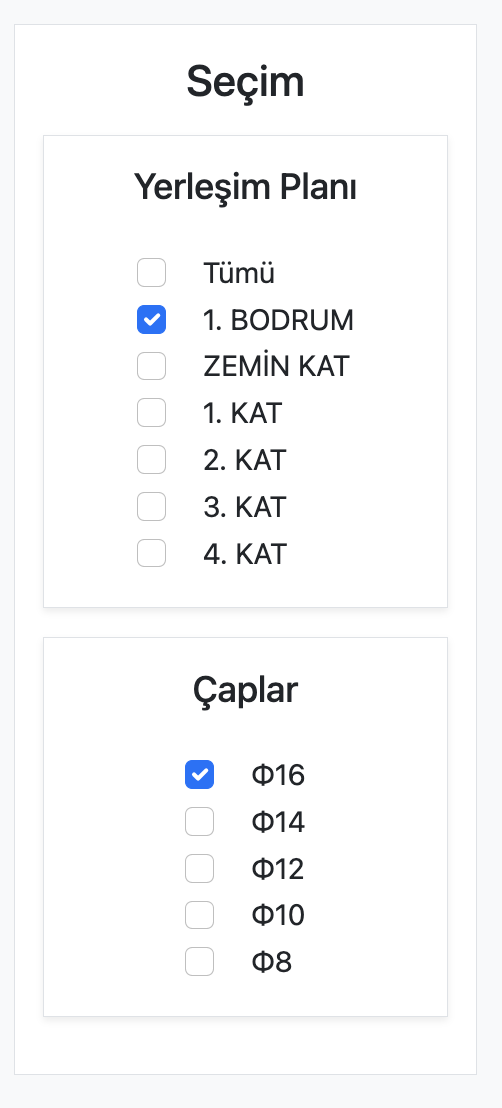

Buradan kesim planında incelenmek istenen katlar ve çap bilgisi seçilir. Burada seçilen katlarda bulunan seçilen çaptaki donatıların optimizasyon sonucu sayfadaki sekmelerden incelenecektir.

Özet Sekmesi

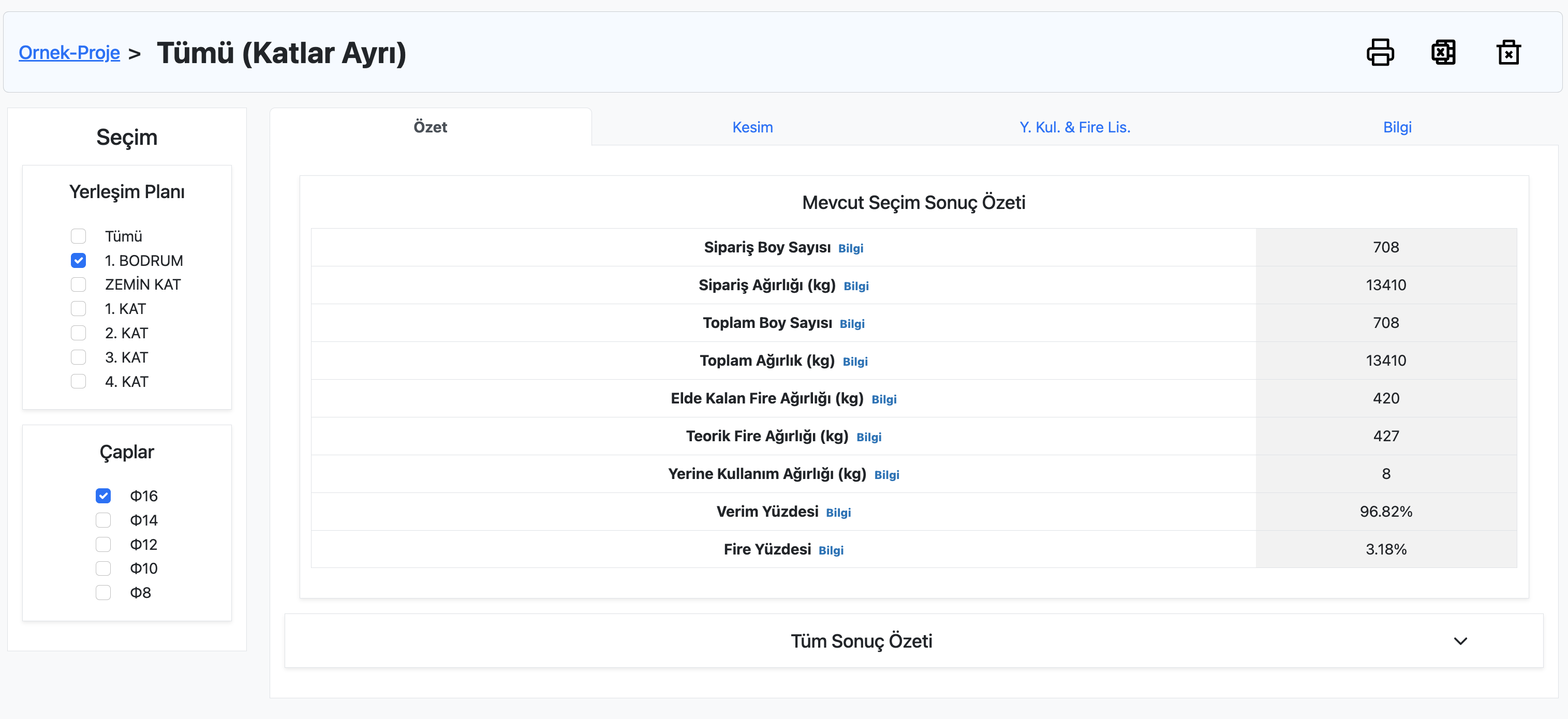

Bu sekmede Seçimde seçilen kat ve çap bilgisine ait donatıların optimizasyon sonucuyla ilgili çeşitli istatistik bilgileri verilir.

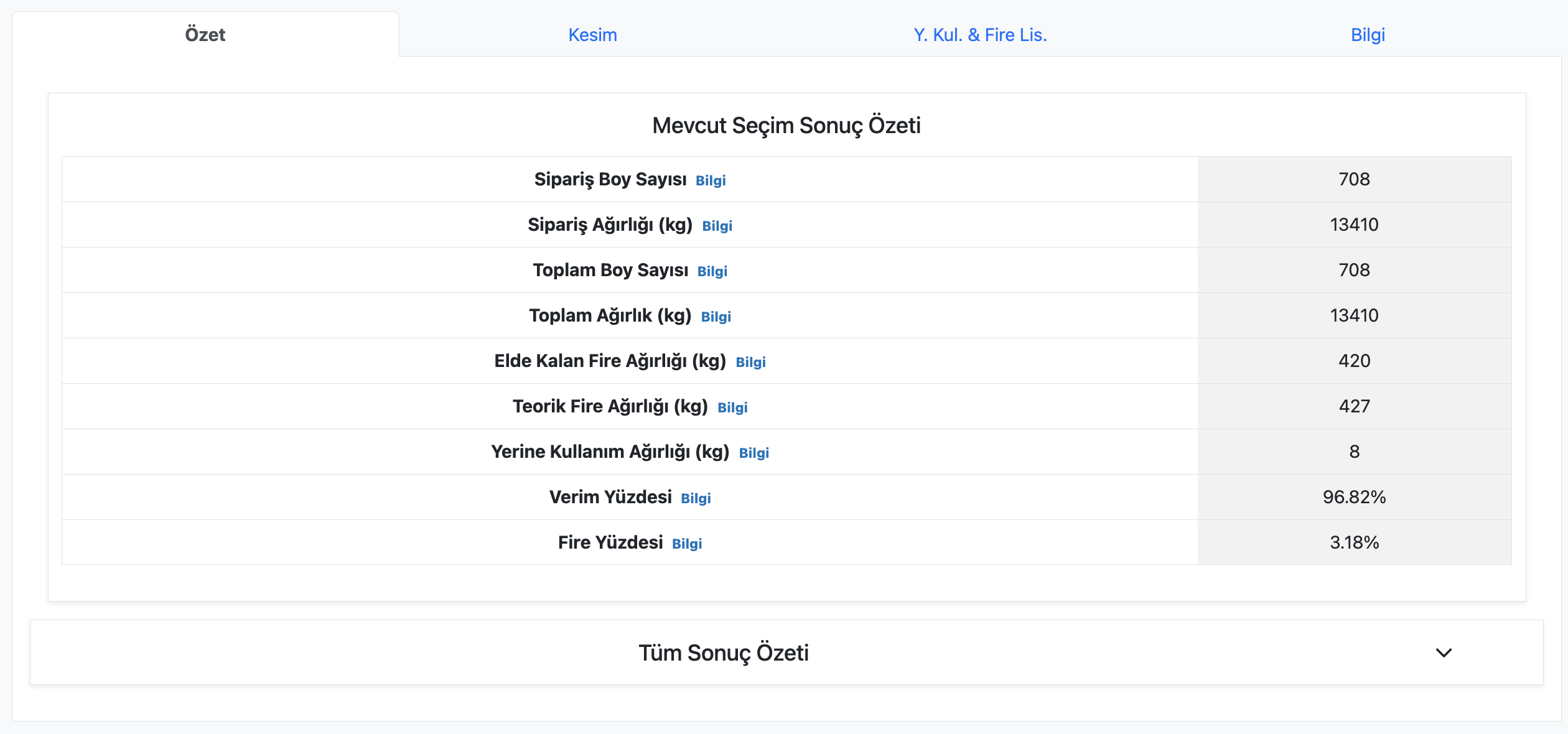

Mevcut Seçim Özeti tablosunda Seçimde seçilen kat ve çap bilgilerine göre çeşitli istatistikler verilir. Bu istatistiklerle ilgili detaylı bilgiler, tablo hücrelerinde bulunan "Bilgi" yazısına tıklanarak öğrenilebilir.

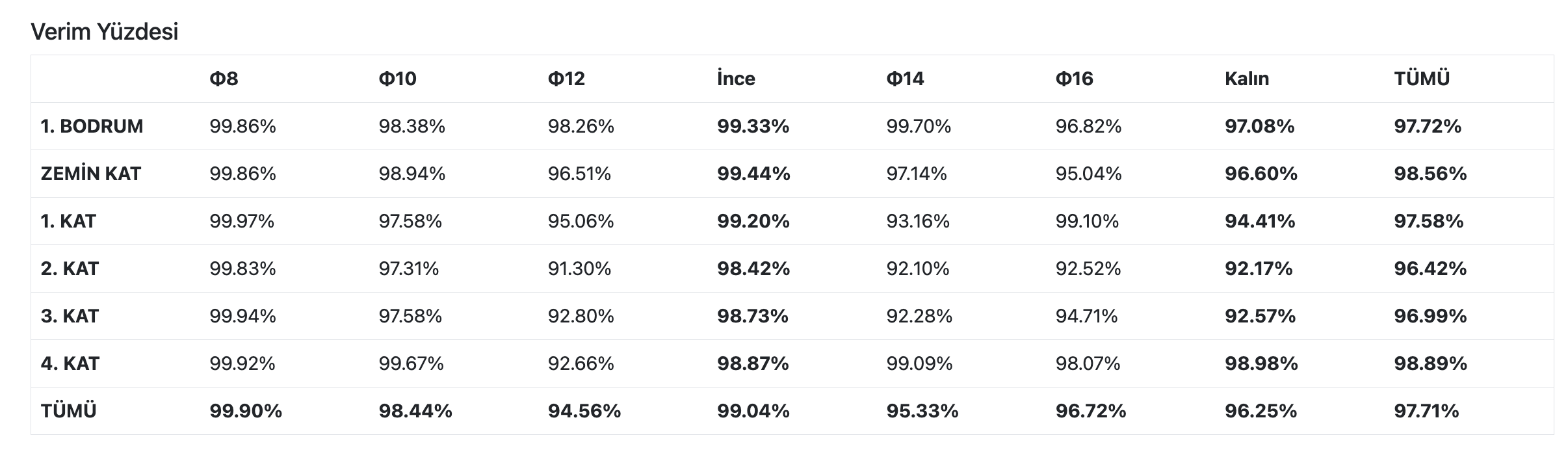

Tüm Sonuç Özeti tablosunda Mevcut Sonuç Özetinde hesaplanan istatistikler tüm proje için toplu hâlde verilir. Tablo başlığının en sağında bulunan oka tıklanarak tablolar kapatılıp açılabilir. "Verim" istatistiğinin toplu hâlde verildiği tablo örneği aşağıdadır:

Kesim Sekmesi

Bu sekmede Seçimde seçilen kat ve çap bilgisine ait donatıların optimizasyonu sonucu oluşan kesim planı incelenebilir. Kesim planında bulunan kesimler burada sıralanır.

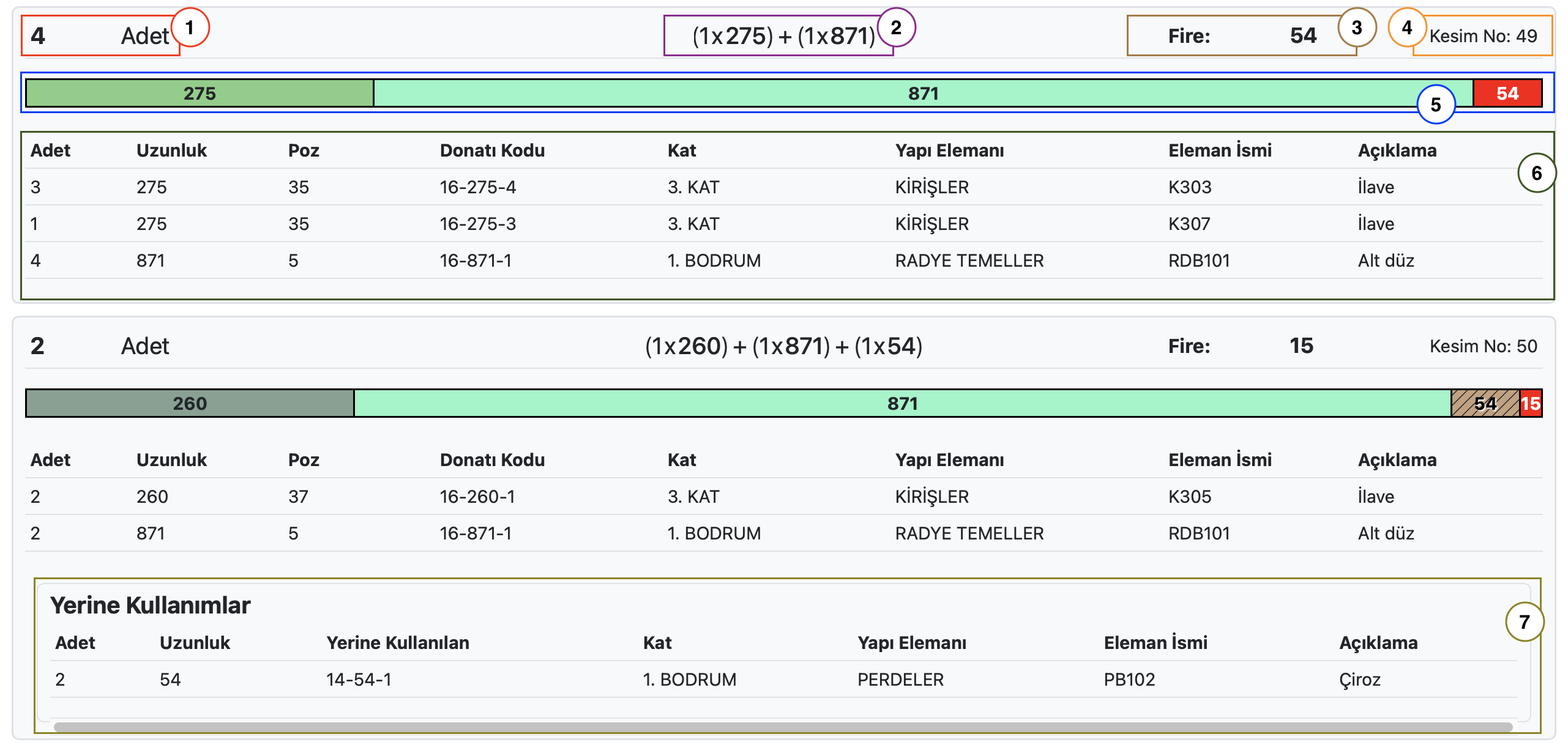

Bir kesimde gösterilen bilgiler şunlardır:

1. Kesim şeklinden kaç adet kesileceği bilgisi
2. Kesim şeklinin yazı halindeki gösterimi
3. Kesim şeklindeki Toplam Fire (Kesim şekli Adeti × Bir kesim şeklinden artan fire)
4. Her kesim şekli için ayrı belirlenen kesim numarası
5. Kesim şeklinin gösterimi
6. Kesim sonucu oluşan kesimlerin yerleştirileceği yerler
7. Kesim şeklinden artan fire bir alt çapta kullanılabildiyse bu kullanımın bilgisi

Yerine Kullanım & Fire Listesi Sekmesi

Bu sekmede Seçimde seçilen kat ve çap bilgisine ait kesimlerde yer alan Yerine Kullanımların ve firelerin listesine erişilebilir.

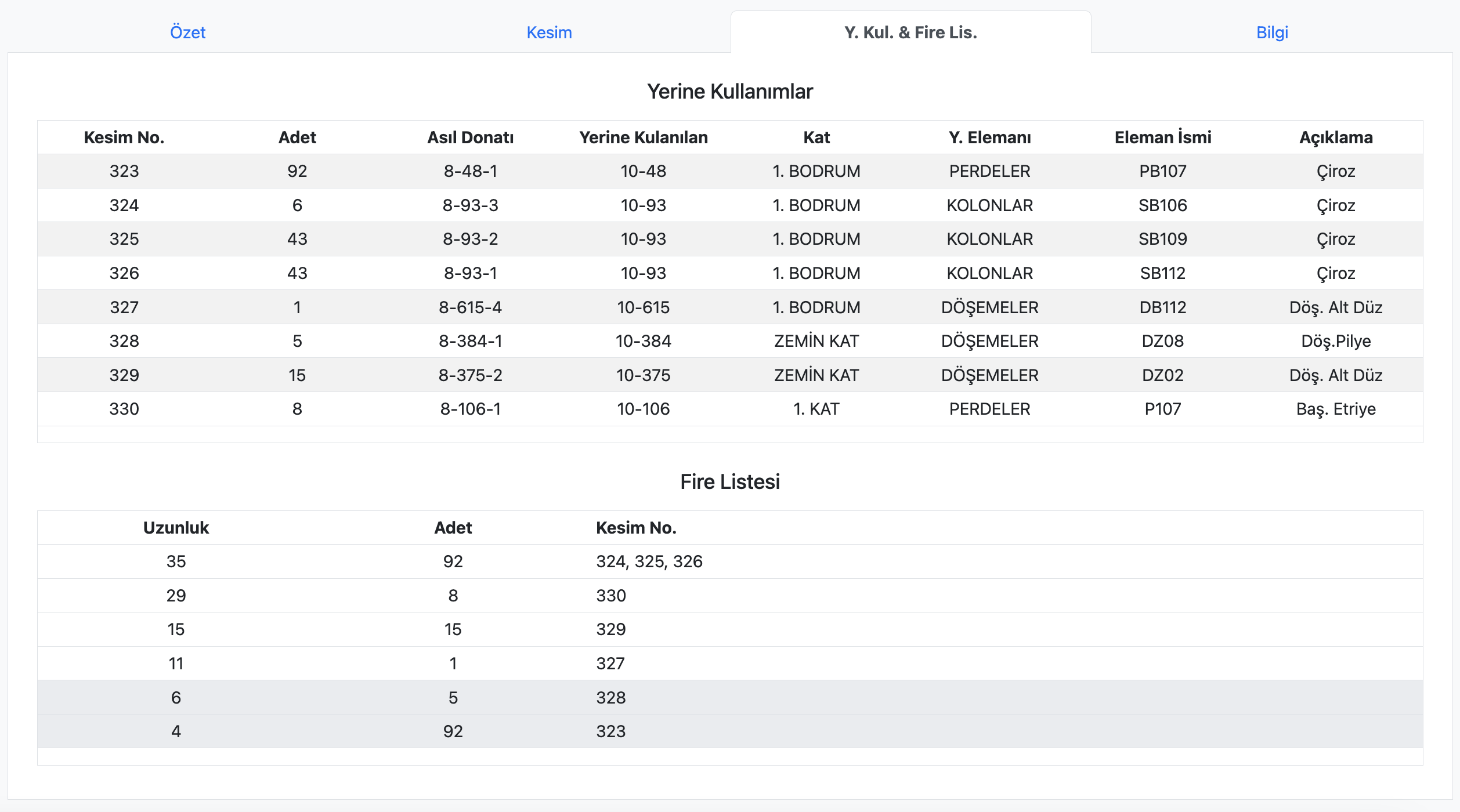

Yerine Kullanım tablosundaki "Asıl Donatı", yerine üst çaptan donatı kullanılan asıl donatının donatı kodunu gösterir. "Yerine Kullanılan", asıl donatının yerine üst çaptan kullanılan donatının sırasıyla çap ve uzunluk bilgisini içerir. "16-54", 54 cm'lik Φ16 donatı demektir.

Bilgi Sekmesi

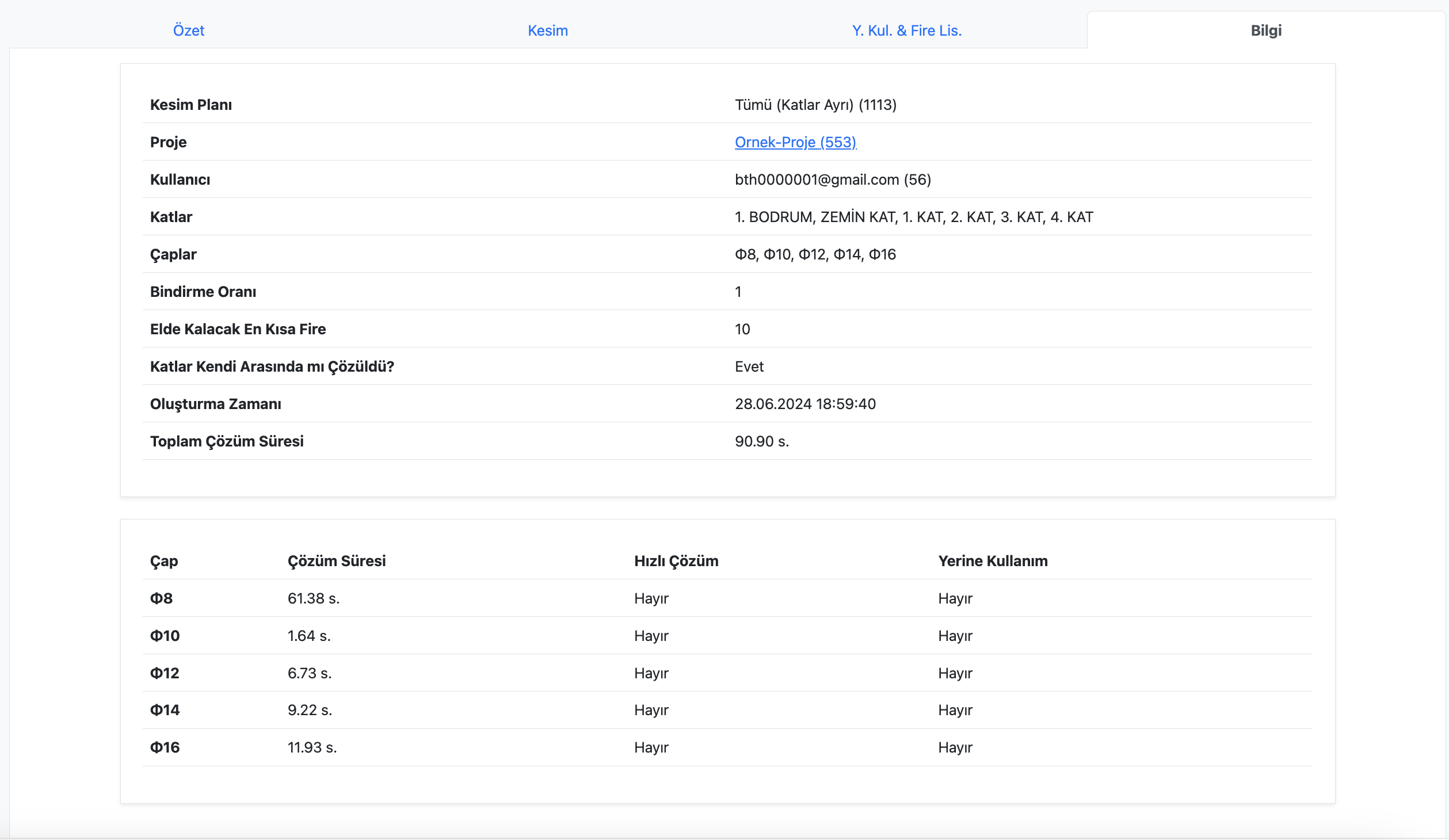

Bu sekmede kesim planı ile ilgili bazı bilgiler yer almaktadır.

Kesim Planı yazdırma

Aktive edilen projelerin kesim planları yazdırılabilir veya kesim planları PDF formatında kaydedilebilir.

Yazdırılan veya kaydedilen kesim planı Seçimde seçilen katlar ve çaplardaki kesimleri içerir.

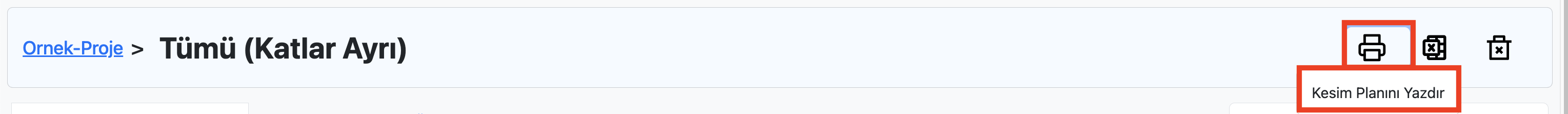

Kesim planını yazdırmak için Kesim planı inceleme sayfasının üstündeki kesim planı başlığının sağındaki Yazıcı simgesine tıklanır.

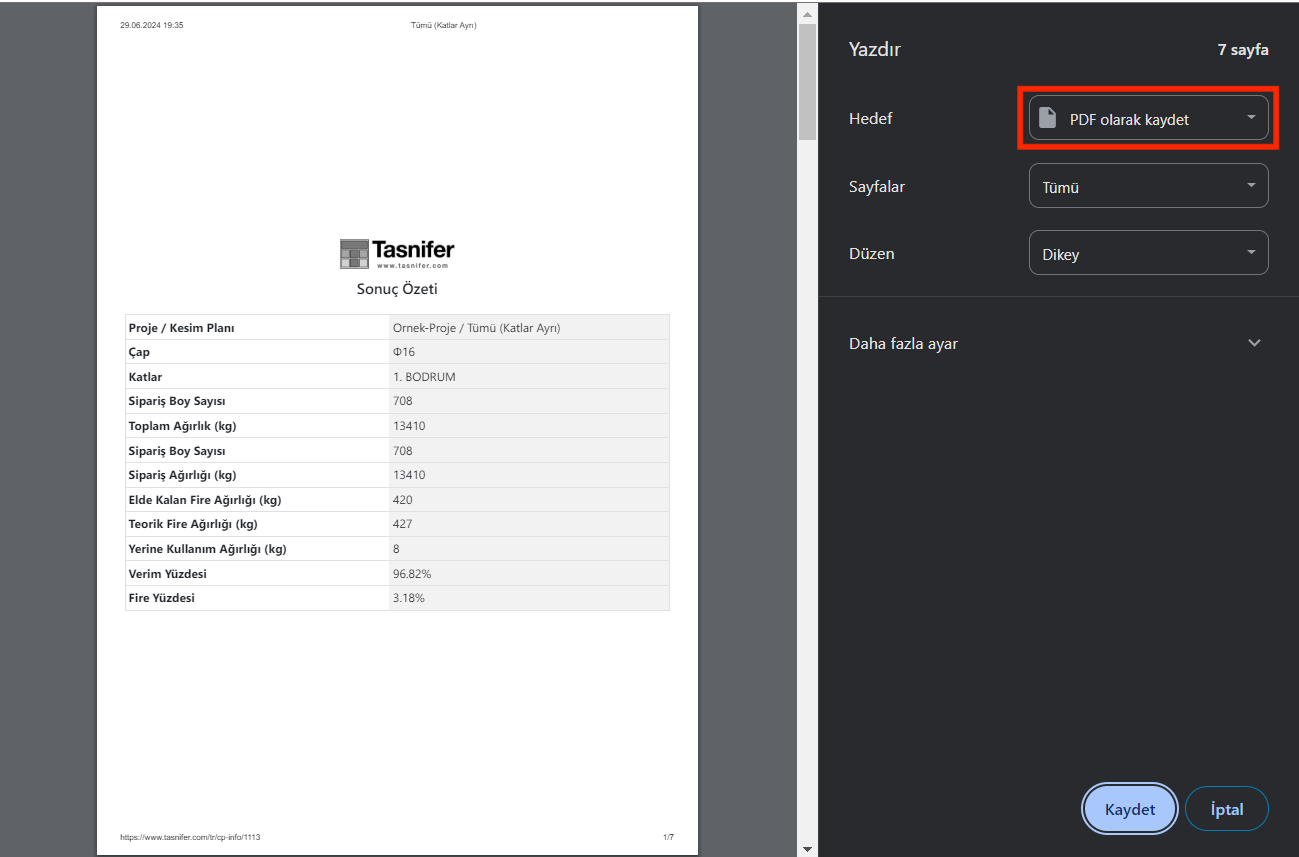

Belgeyi PDF olarak kaydetmek için Kesim Planını Yazdır butonuna tıkladıktan sonra tarayıcının yazdırma ekranında "PDF Olarak Kaydet" seçeneğinin işaretlenmesi gerekmektedir. Bu işlem her tarayıcıda farklı olabilir.

Kesim Planı Excel dosyası

Aktive edilen projelerin kesim planlarına ait Excel dosyaları indirilebilir.

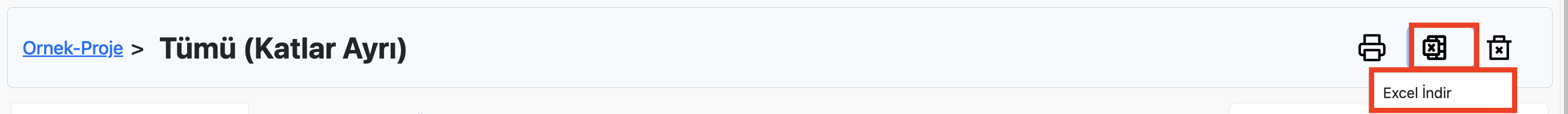

Kesim planı inceleme sayfasının en üstünde bulunan kesim planı başlığının sağ tarafındaki Excel simgesine tıklandığında Excel dosyası indirilebilir.

Donatı kesim planı Excel dosyası 4 sayfadan oluşur:

1. Kesimler
2. Yerleşimler
3. Yerine Kullanımlar
4. Fireler
5. Uzun Donatılar

Kesimler sayfasında kesimlerin her biri listelenir.

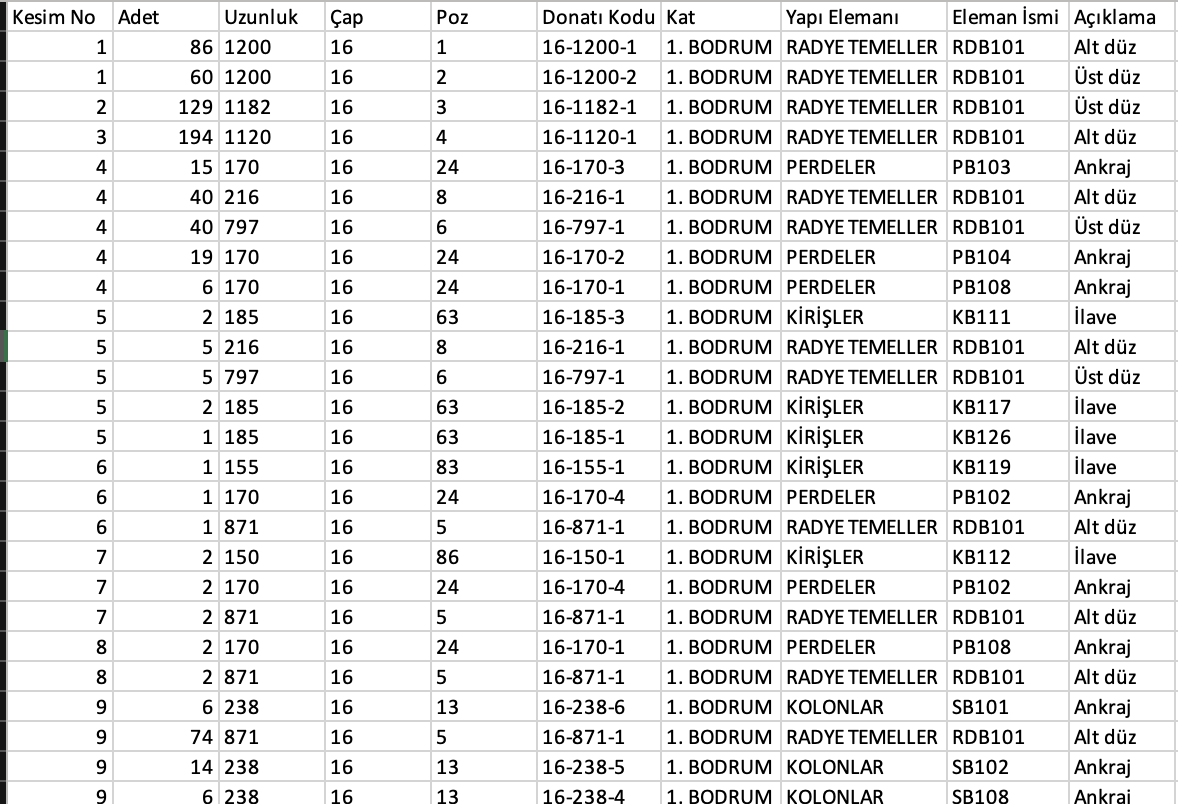

Yerleşimler sayfasında her bir kesimin ait olduğu yer gösterilir.

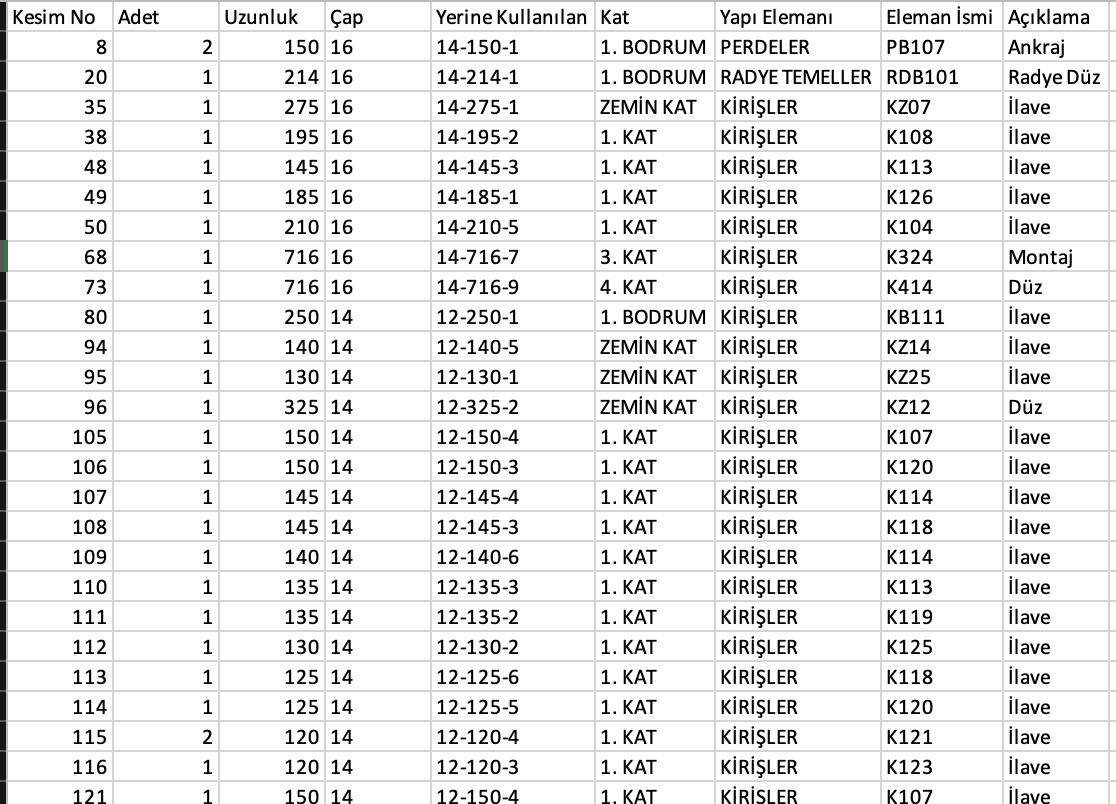

Yerine Kullanımlar sayfasında yerine kullanımlar listelenir.

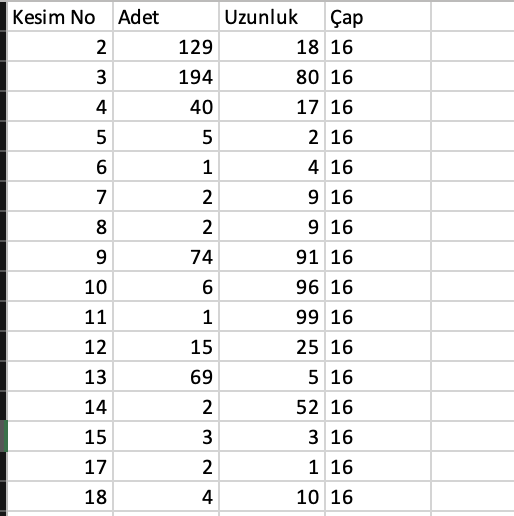

Fireler sayfasında kesimlerdeki fireler listelenir.

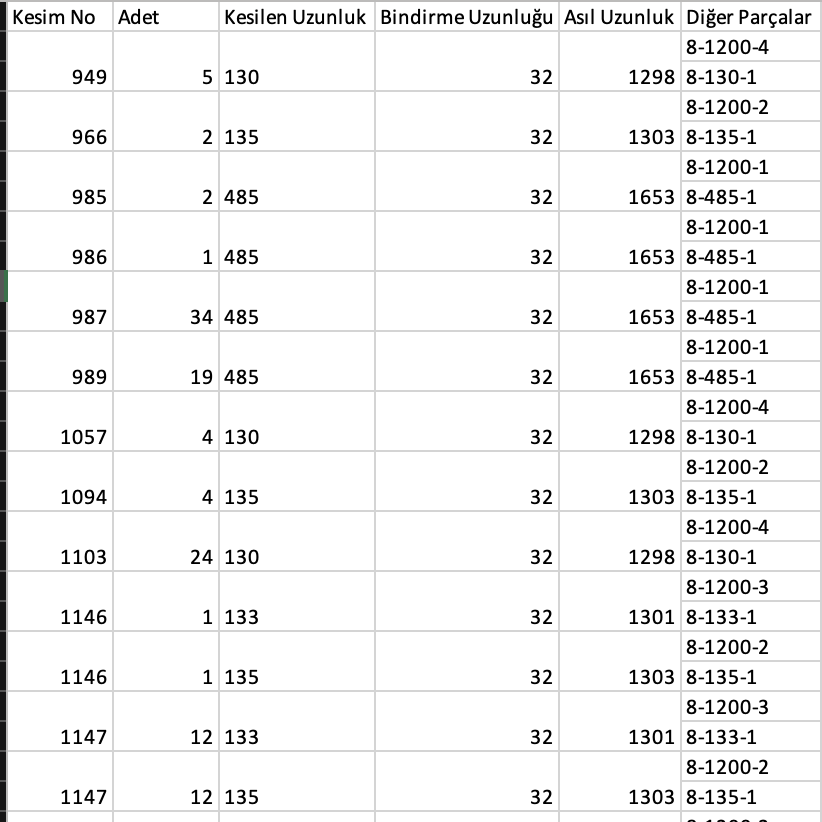

Uzun Donatılar sayfasında eğer varsa kesim planı içerisinde yerleştirilen uzun donatılar ve yerleri listelenir.

Kesim planı Excel dosyası kesim planıyla ilgili her türlü analizin yapılmasına olanak tanır.

Kesim planı silme

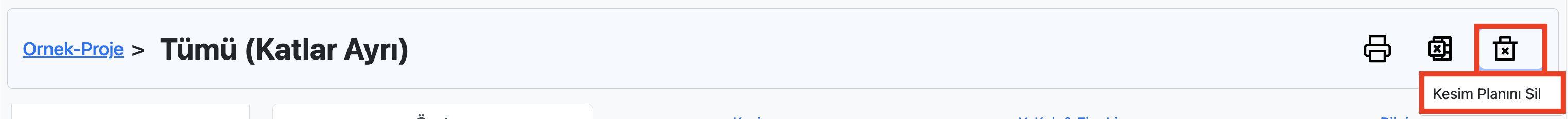

Kesim planını silmek için kesim planı inceleme sayfasının en üstünde bulunan kesim planı başlığının sağ tarafındaki çöp kutusu simgesine tıklanmalıdır.

Silme işlemlerinin kalıcı ve geri döndürülemez olduğunu unutmayınız.
