Kesim Planı Oluşturma

NOT: Kesim planı oluşturabilmek için projenin kesim planı oluşturma haklarını satın almanız gerekmektedir. Daha detaylı bilgi için bkz: Satın alma rehberi.

Kesim Planı oluşturmak için ilgili projenin Proje Oluşturma Sayfası'ndan erişilen "Kesim Planı Oluşturma" diyaloğu kullanılır.

Kesim planı oluşturma diyaloğuna erişmek

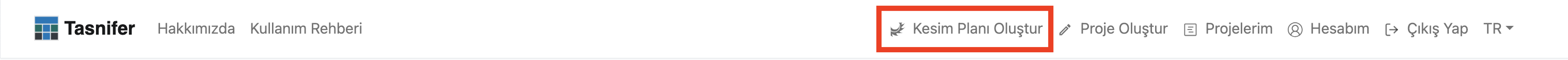

• Kesim planı oluşturma diyaloğuna erişmek için ilgili projenin Proje inceleme sayfasındayken veya ilgili projeye ait herhangi bir kesim planının kesim planı inceleme sayfasındayken üstte bulunan navigasyon çubuğunda görünen Kesim Planı Oluştur butonuna tıklanabilir. Bu buton proje inceleme sayfasında veya kesim planı inceleme sayfasında değilken gözükmez.

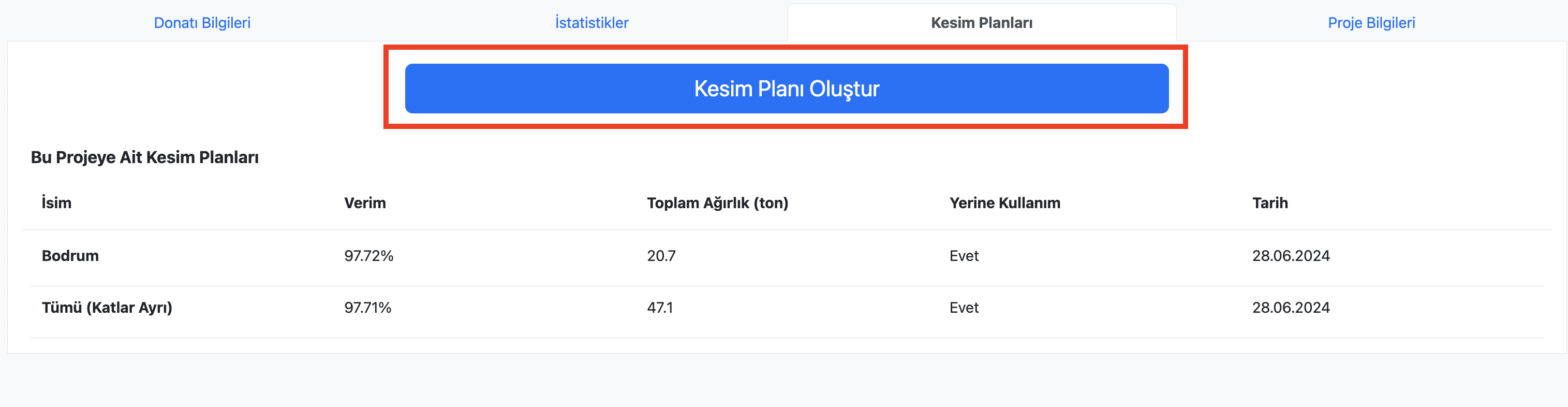

• Veya ilgili projenin Proje inceleme sayfasının Kesim planları sekmesindeki Kesim Planı Oluştur butonuna tıklanabilir.

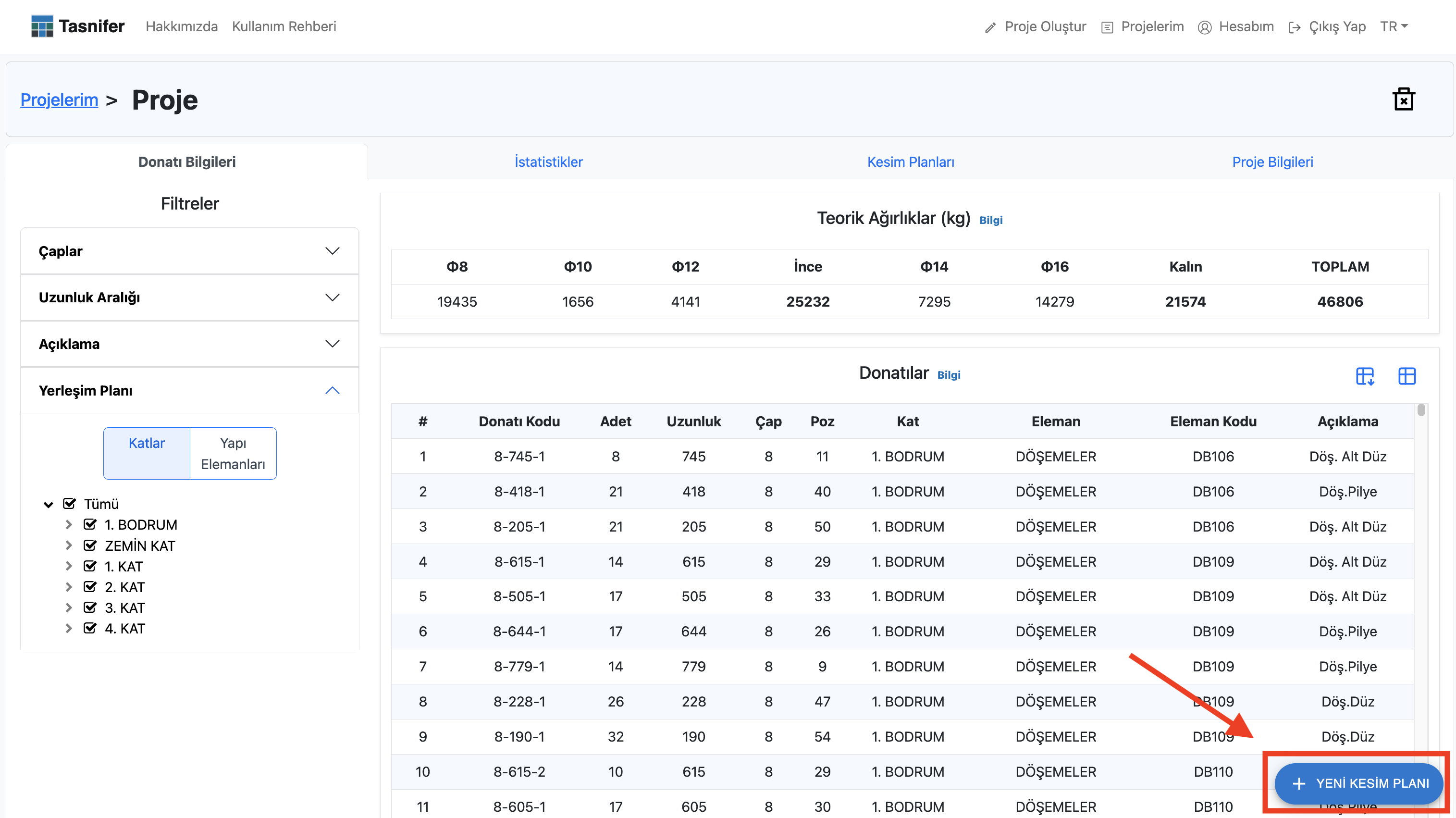

• Veya sayfanın sağ alt köşesinde bulunan "Yeni Kesim Planı" butonuna tıklanabilir.

Kesim planı oluşturma diyaloğu

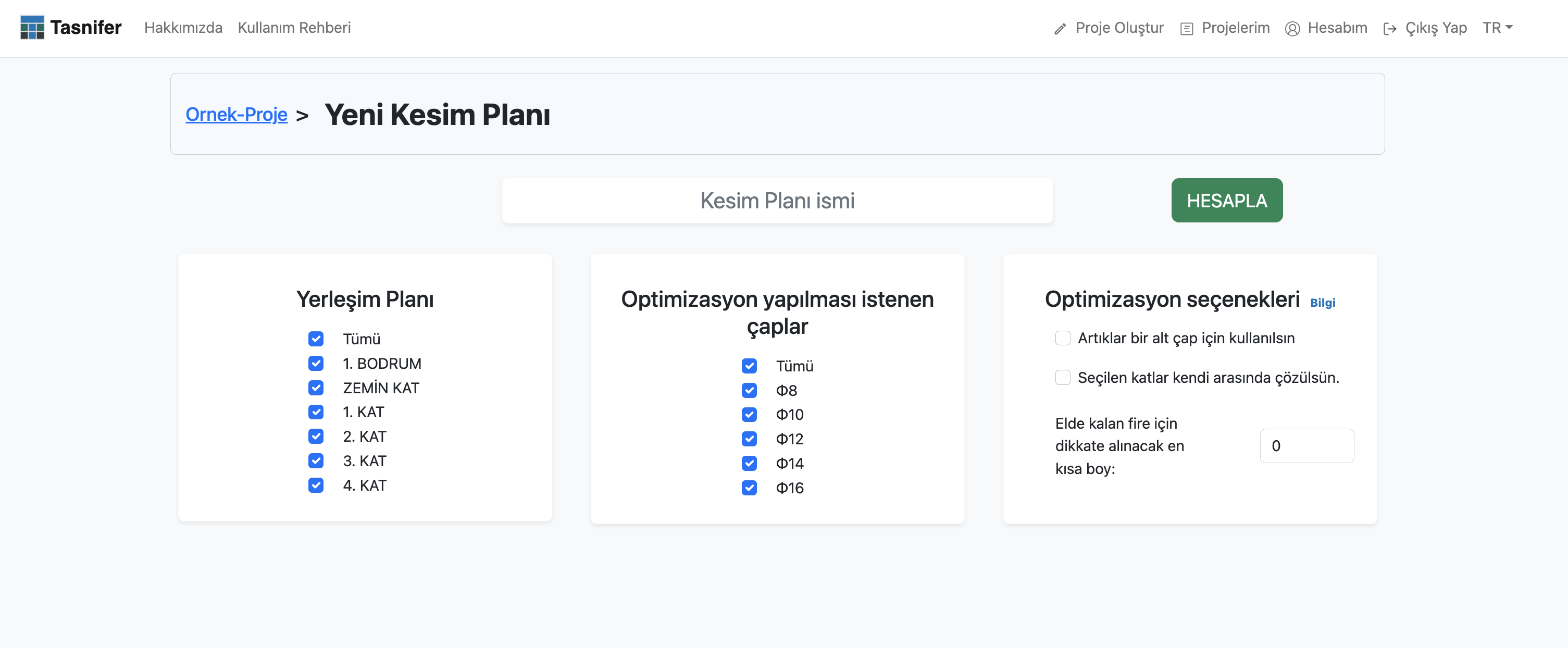

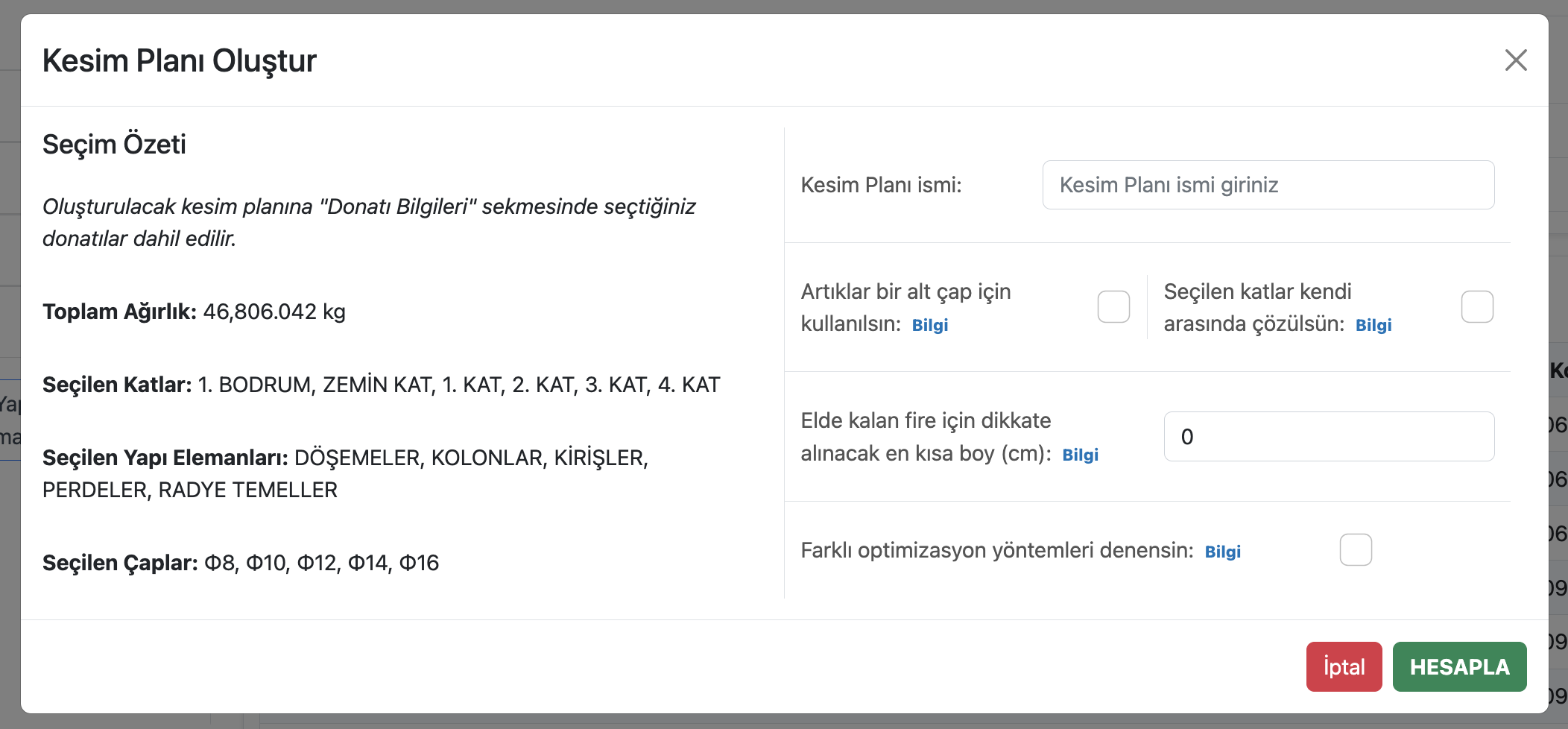

Donatı kesim planı oluşturma diyaloğu aşağıdaki gibidir.

Yeni bir kesim planı oluşturma

Bir donatı projesinden kesim planı oluşturmak için:

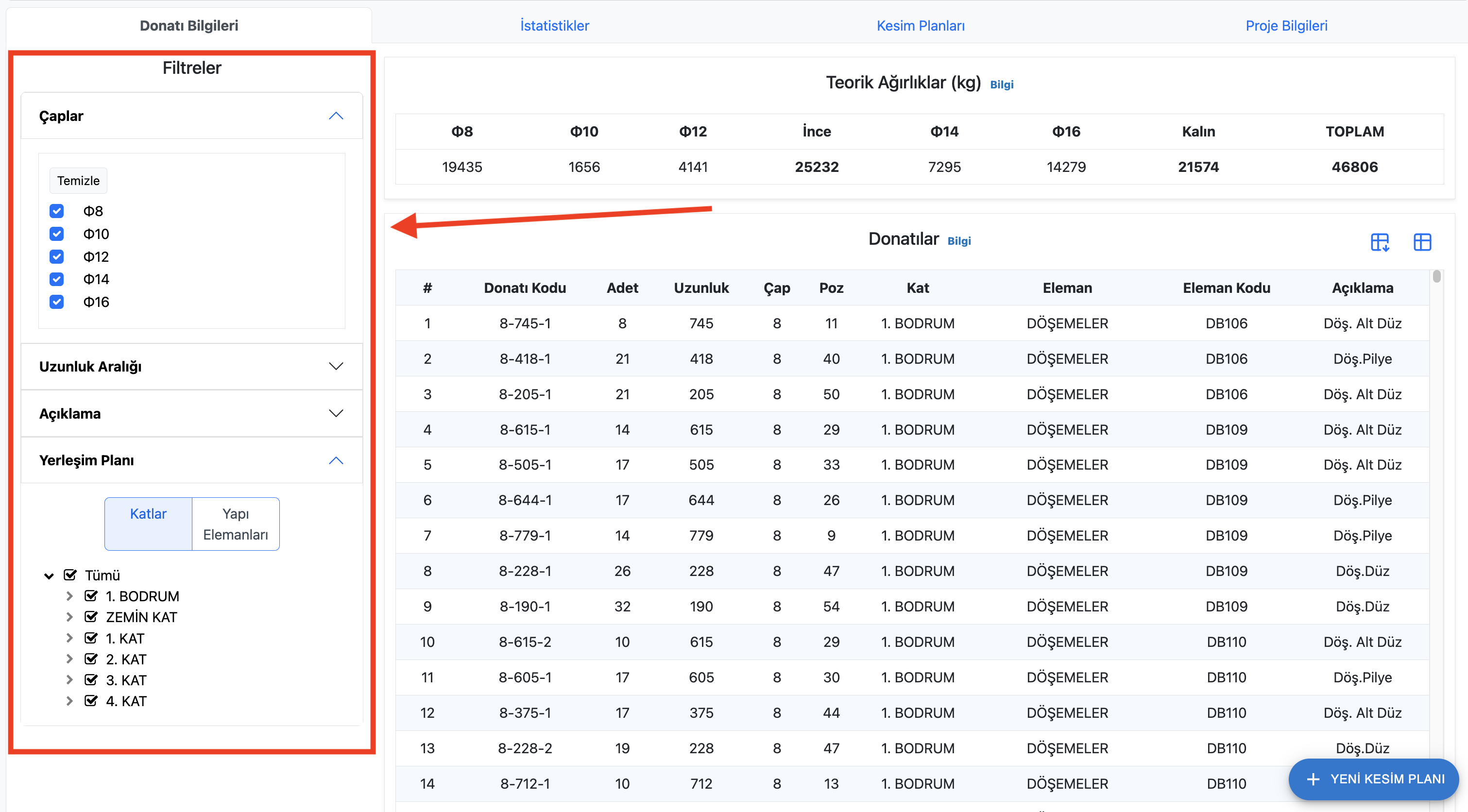

1. İlgili projenin Proje inceleme sayfasındaki Donatı Bilgileri sekmesinden kesim planı içerisine dahil edilmek istenen donatılar filtrelenerek seçilir. Çap, uzunluk aralığı, açıklama ve yerleşim planı filtreleri uygulanabilir.

1. Yukarıda anlatıldığı gibi Kesim planı oluşturma diyaloğu açılır.

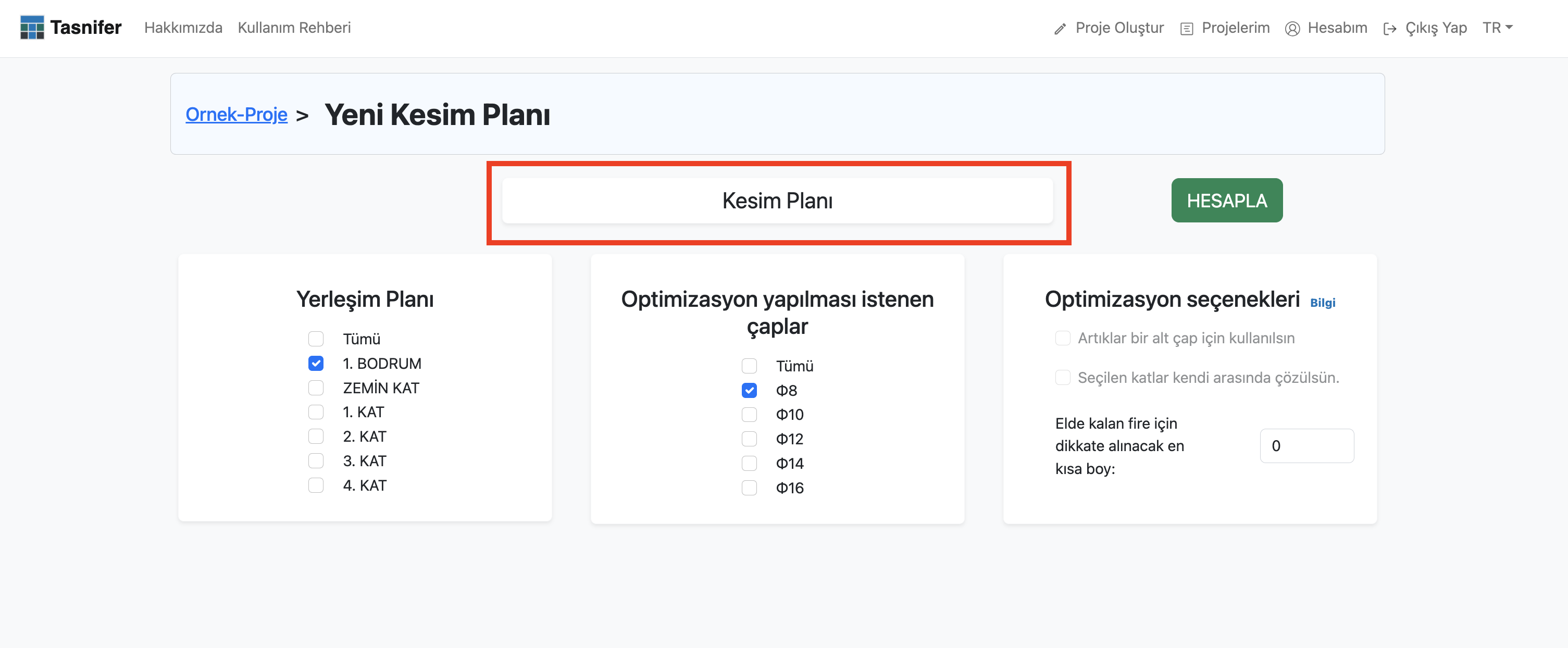

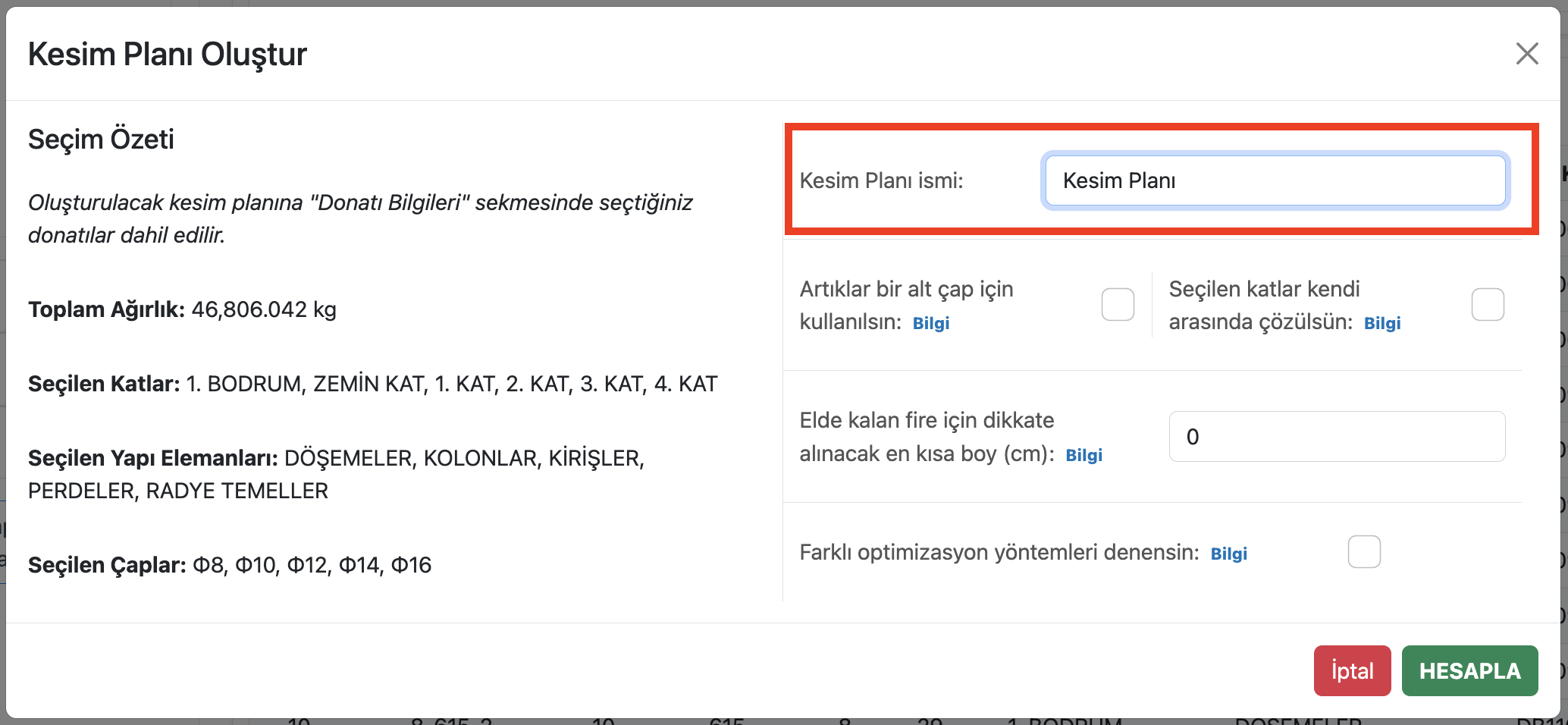

2. Kesim planına isim verilir.

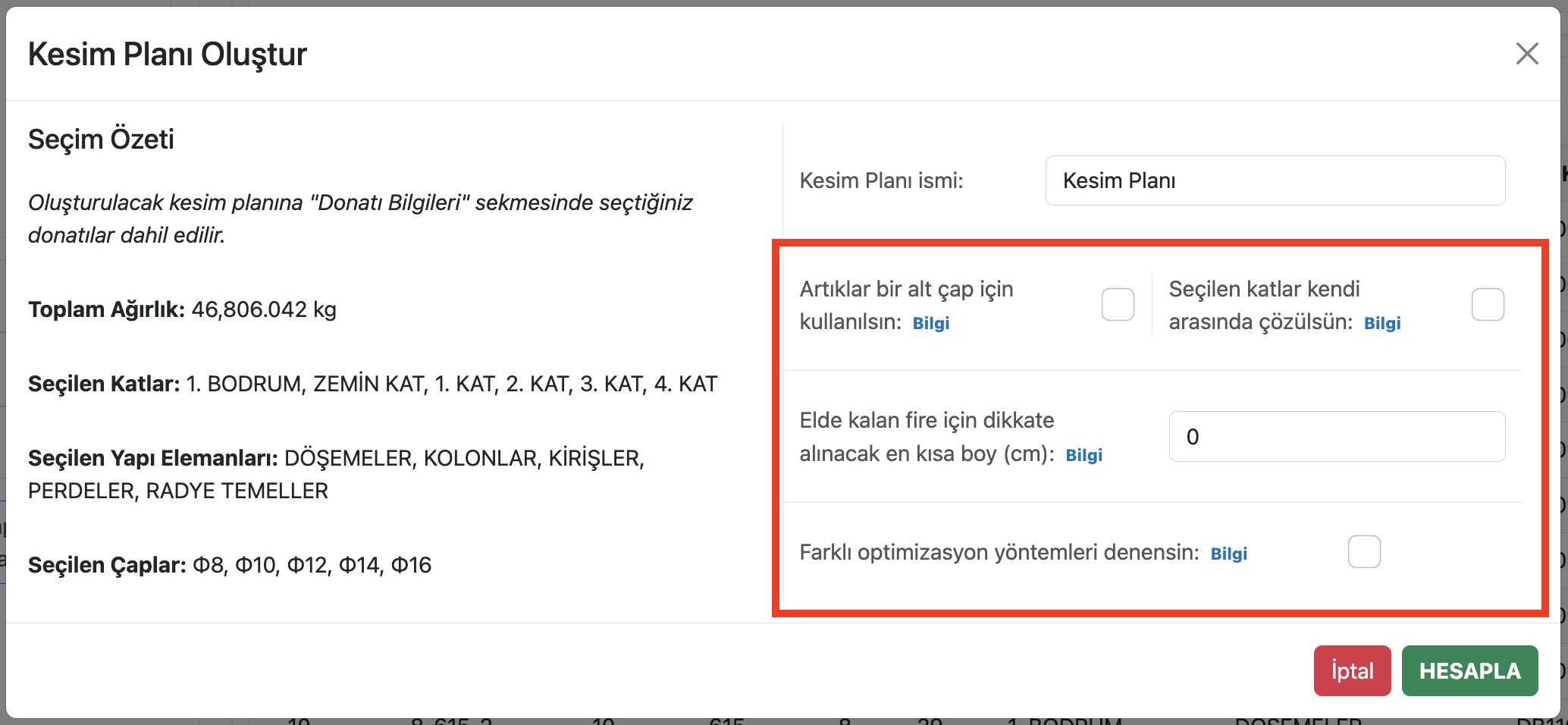

3. Diğer optimizasyon seçenekleri ayarlanır.

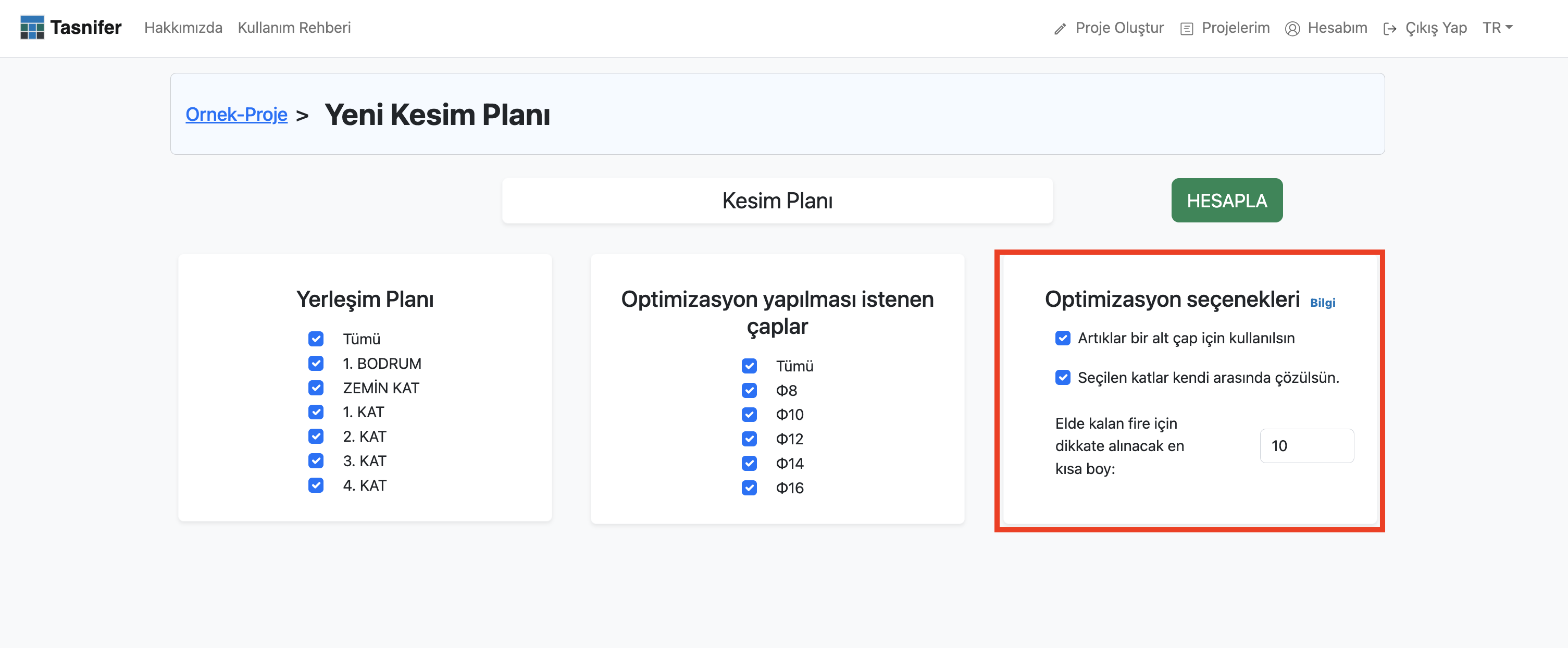

Bu seçenekler şunlardır:

• Artıklar bir alt çap için kullanılsın: Optimizasyon yüksek çaplardan başlanarak küçük çaplara doğru yapılmaktadır. Bu seçeneği işaretlerseniz bir çaptaki kesimlerden artan fireler bir alt çapta uygun olan donatıların yerine kullanılacaktır. Örneğin Φ12'den kalan uygun fireler Φ10 donatılarında kullanılacaktır.
• Seçilen katlar kendi arasında çözülsün: Bu seçim sonucu oluşan kesim planında seçilen katlara ait donatılar kendi içerisinde optimize edilir. Kesim planında farklı katlara ait donatılar aynı kesim üzerinde bulunmaz. Donatıların yerleştirilmesinde farklı katlara ait donatıların aynı kesimde olmasına izin verilmediği için verim oranının daha düşük ve kullanılan demir miktarının daha fazla olması muhtemeldir.
• Elde kalan fire için dikate alınacak en kısa boy: Kesim planı sonucunda elde kalan fire hesaplanırken burada girilen değerden daha kısa uzunluktaki fireler dikkate alınmayacaktır. Yani, bu fireler son parçada bırakılmış kabul edilecektir. Teorik fire hesabında ise bütün fireler dikkate alınır.
• Farklı optimizasyon seçenekleri denensin: Tasnifer farklı optimizasyon algoritmalarını deneyebilir. Bu seçenek işaretlendiğinde, sistem farklı optimizasyon yöntemlerini deneyerek en iyi sonucu bulmaya çalışır. Bu işlem çok daha uzun sürebilir ve her zaman daha iyi sonuçlar elde edileceğinin garantisi yoktur. Az sayıda parça olan kesim planlarında önerilir.

HESAPLA butonuna basılmasının ardından optimizasyon başlar.

Optimizasyon işleminin ne kadar süreceği kesim planının içerisindeki donatıların uzunlukları ve sayılarına göre değişir. Eğer kesim planı çok sayıda ve türde parça içeriyorsa optimizasyon işlemi Tasnifer sunucuları tarafından sıraya alınır ve arka planda çözülür. Detaylı bilgi ilerleyen bölümlerde verilecektir.
