Proje Oluşturma

Yeni bir proje oluşturmak için Proje oluşturma sayfası kullanılır.

Proje oluşturma sayfasına erişmek

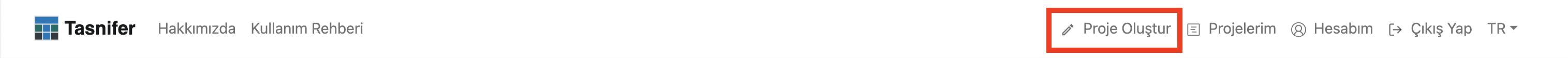

• Proje oluşturma sayfasına erişmek için üstte bulunan navigasyon çubuğundaki Proje Oluştur butonuna tıklanabilir.

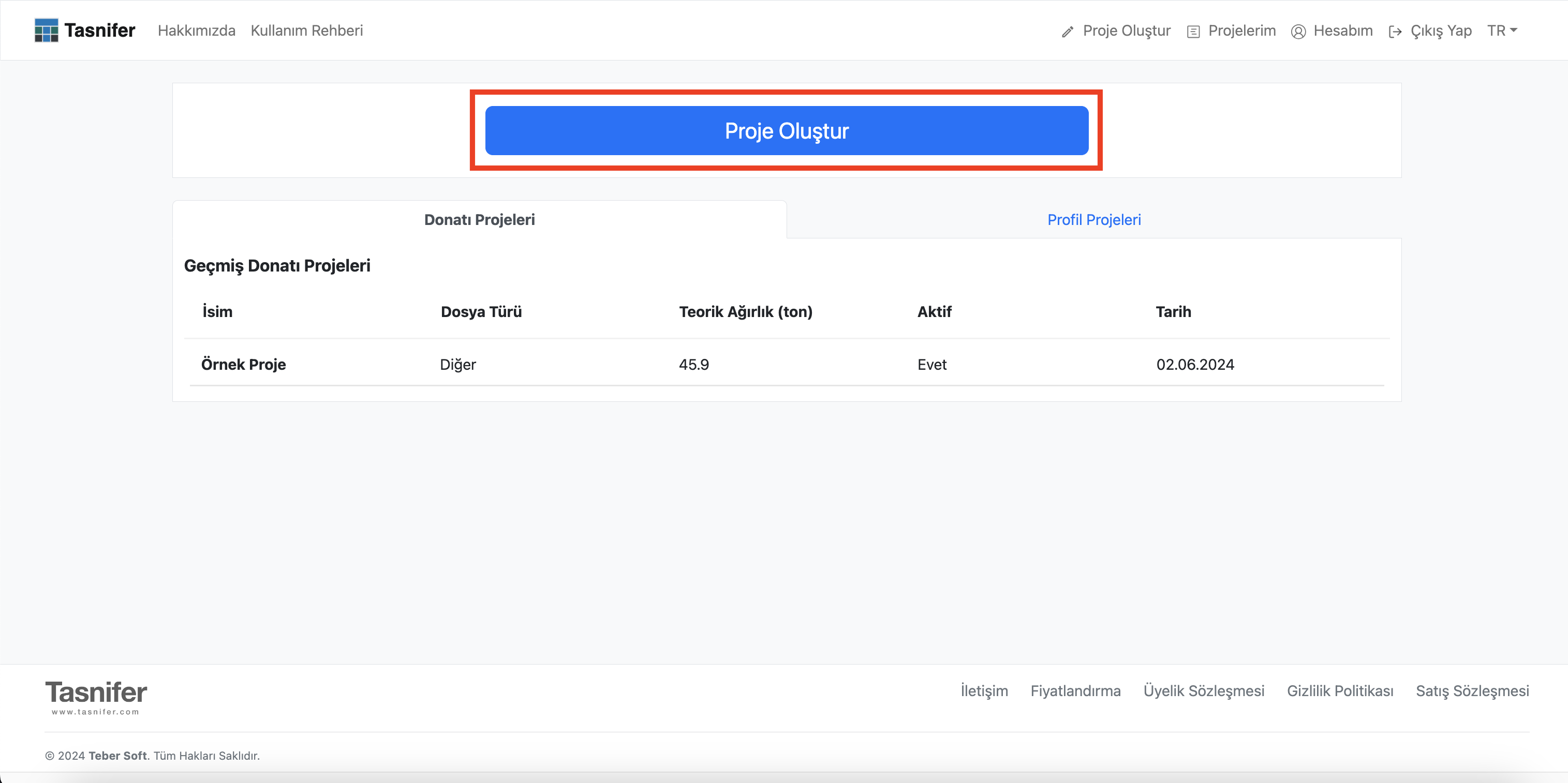

• Veya Projelerim sayfasındaki Proje Oluştur butonuna tıklanabilir.

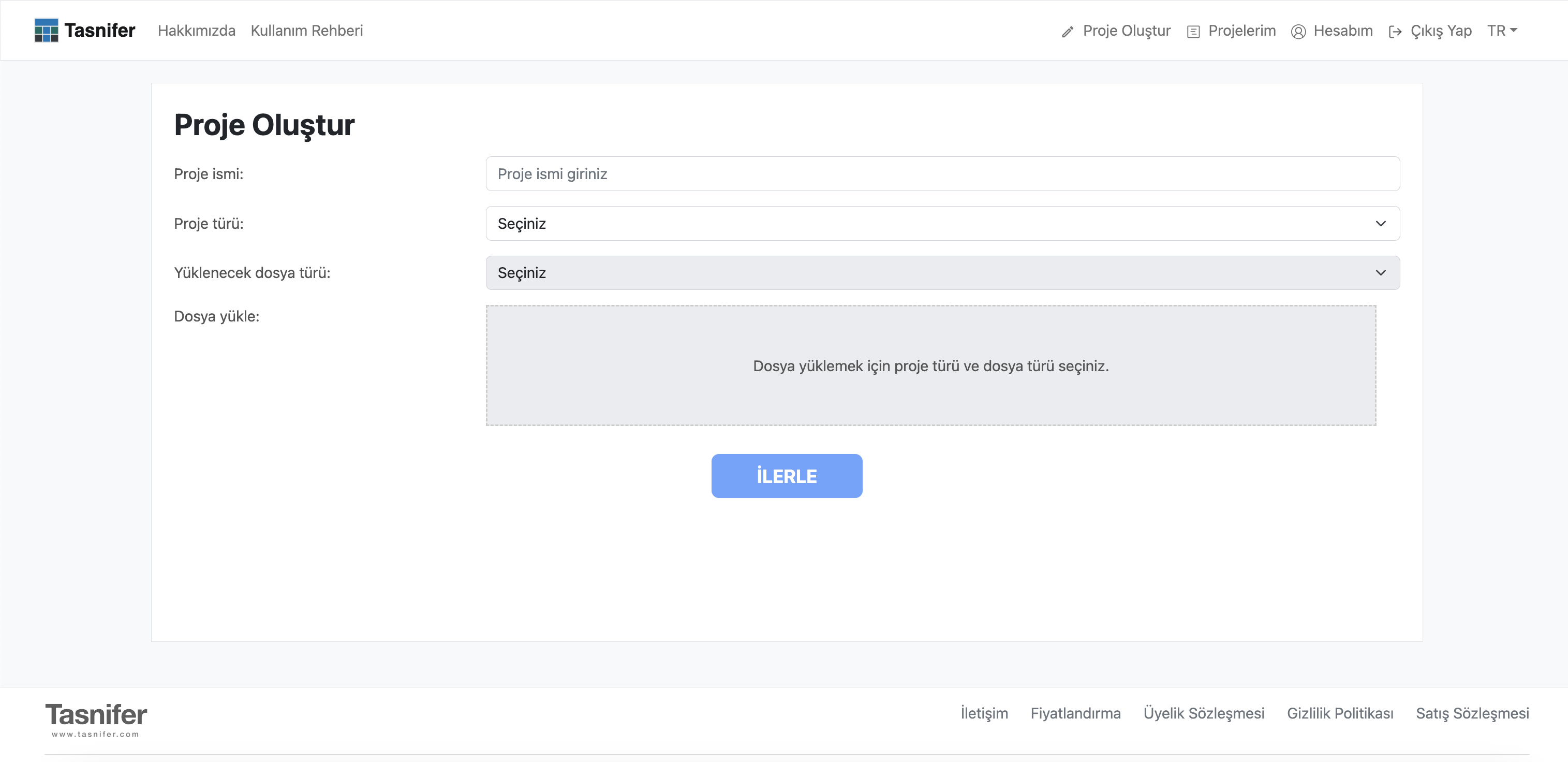

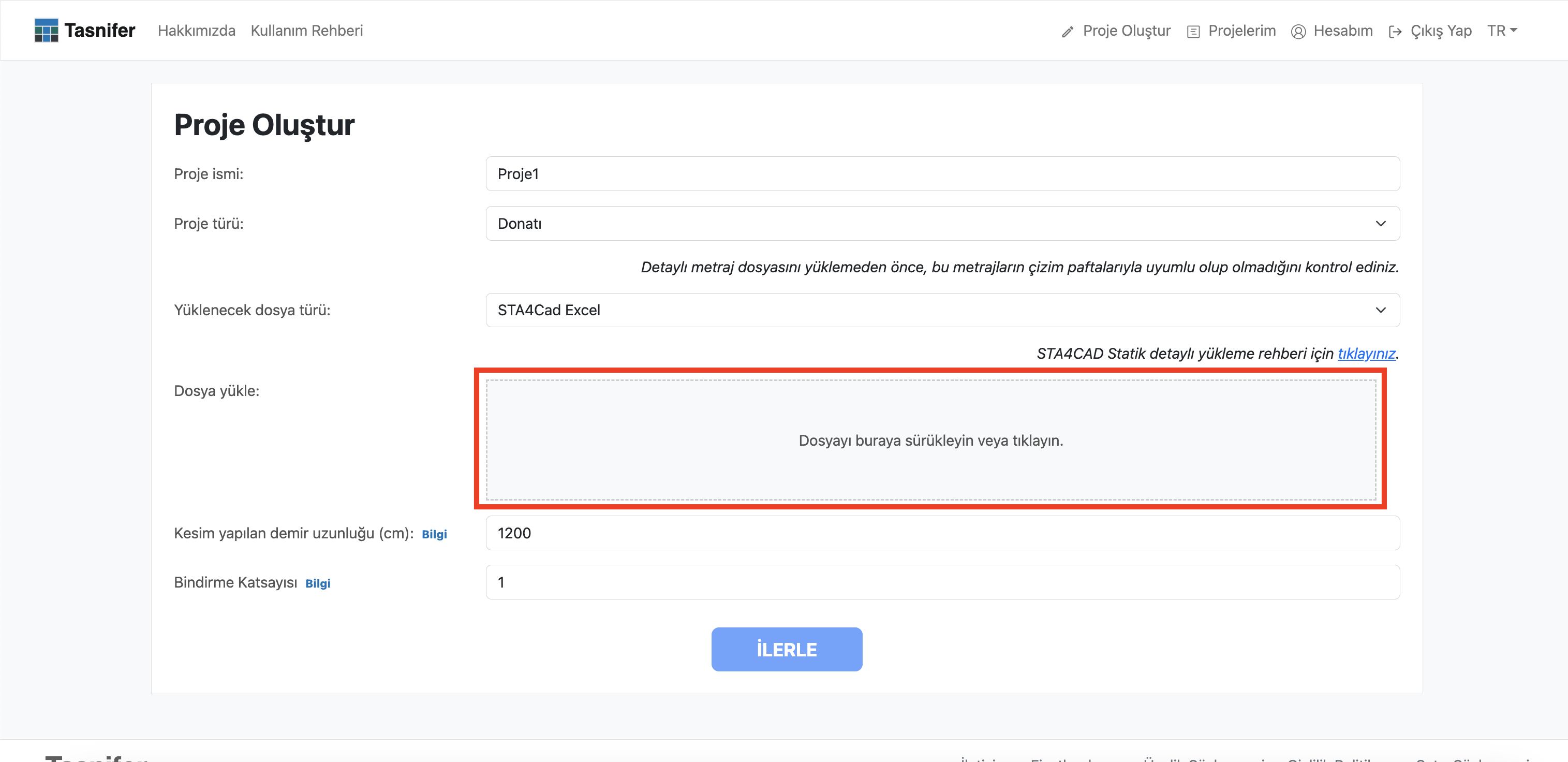

Proje oluşturma sayfası

Proje oluşturma sayfası Donatı ve Çelik Profil projeleri için ortaktır. Oluşturulacak proje türüne göre sayfada değişiklikler olur.

Yeni bir donatı projesi oluşturma

Yeni bir donatı projesi oluşturmak için:

1. Projeye isim verilir.

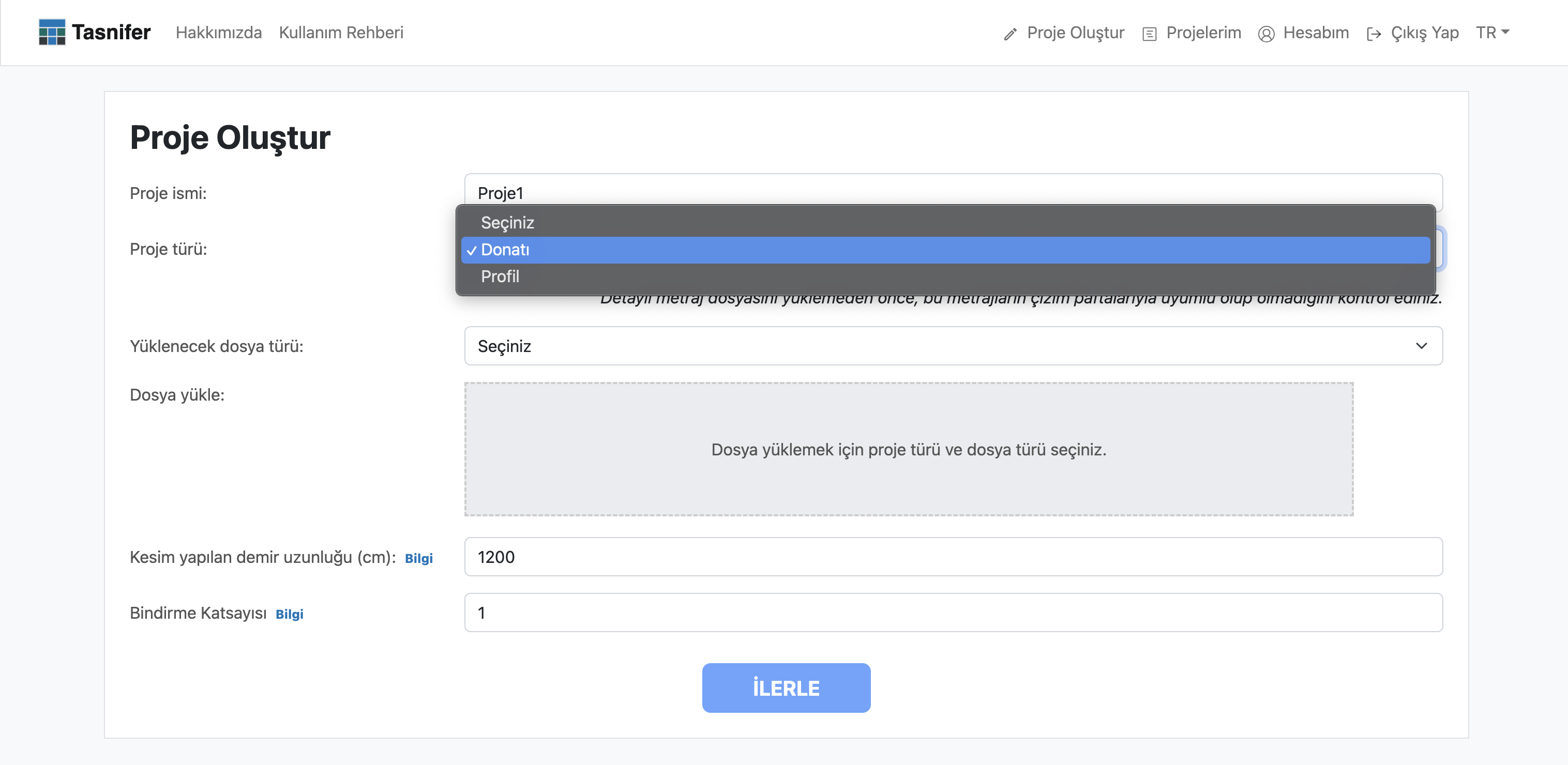

2. Proje türü olarak Donatı seçilir.

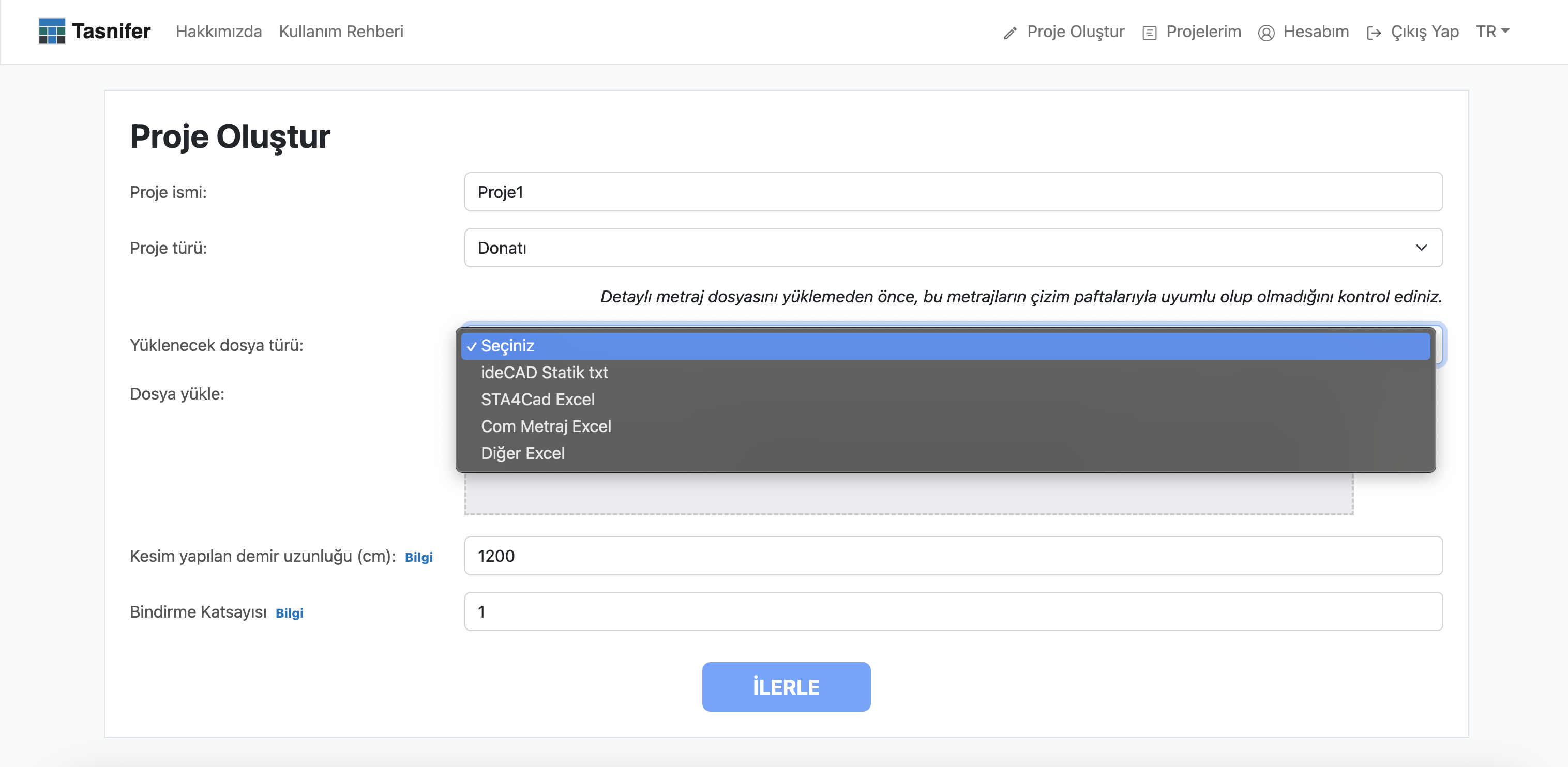

3. Yüklenecek dosya türü seçilir. Halihazırda yüklenebilecek dosya türleri şunlardır:

• ideCAD Statik txt formatındaki metraj dosyası
• STA4CAD Excel (xlsx) formatındaki metraj dosyası
• Com Donatı Excel (xlsx) formatındaki metraj dosyası
• Bizim belirlediğimiz Excel formatındaki metraj dosyası

Bu dosya türleri ile ilgili detaylı bilgi ilerleyen bölümlerde verilecektir.

4. Dosya yüklemek için dosya yükleme alanına tıklanıp bilgisayar üzerinden dosya konumu seçilebilir veya dosya yükleme alanına dosya sürüklenip bırakılabilir.

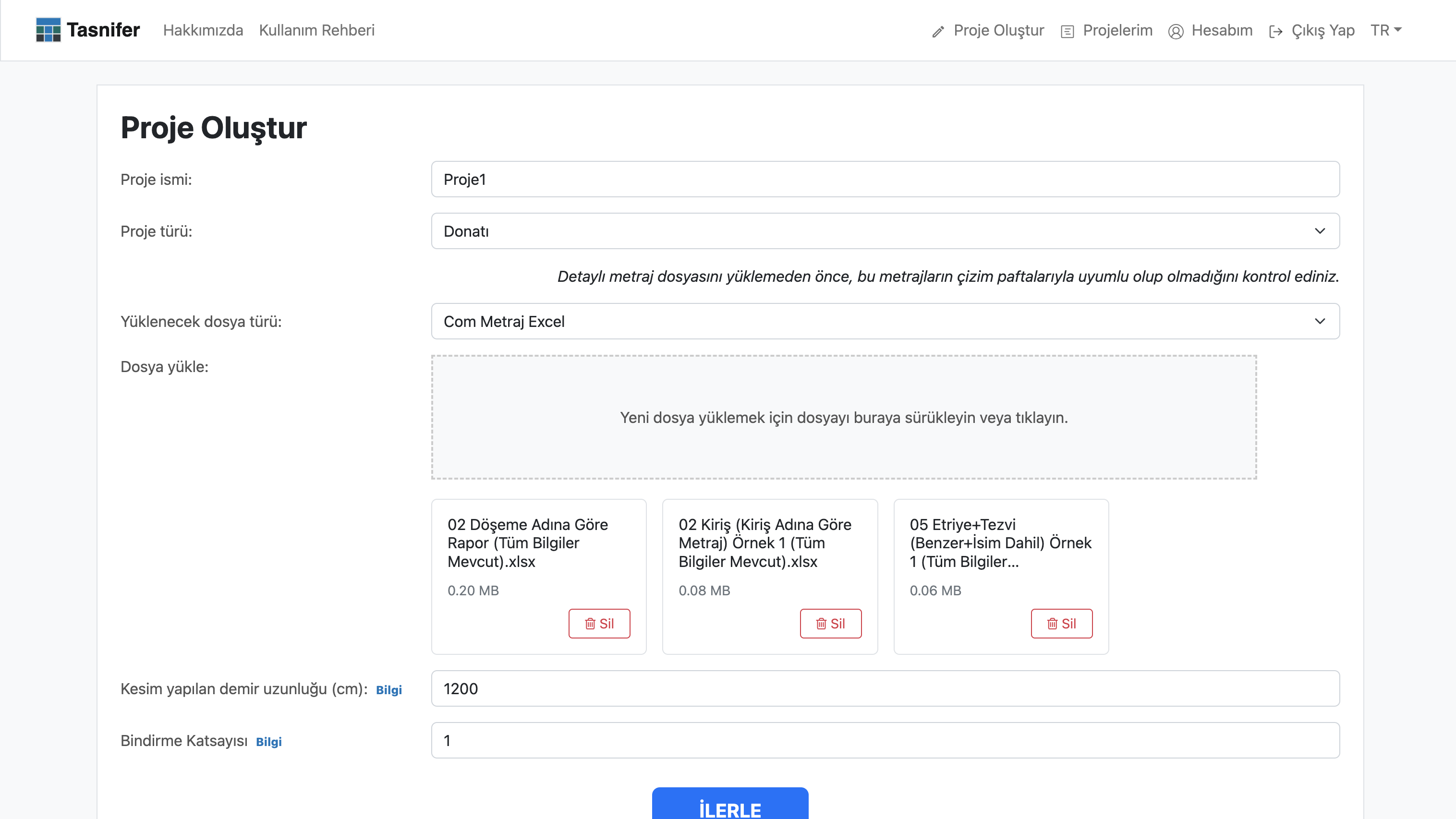

Birden fazla dosya yüklenebilir.

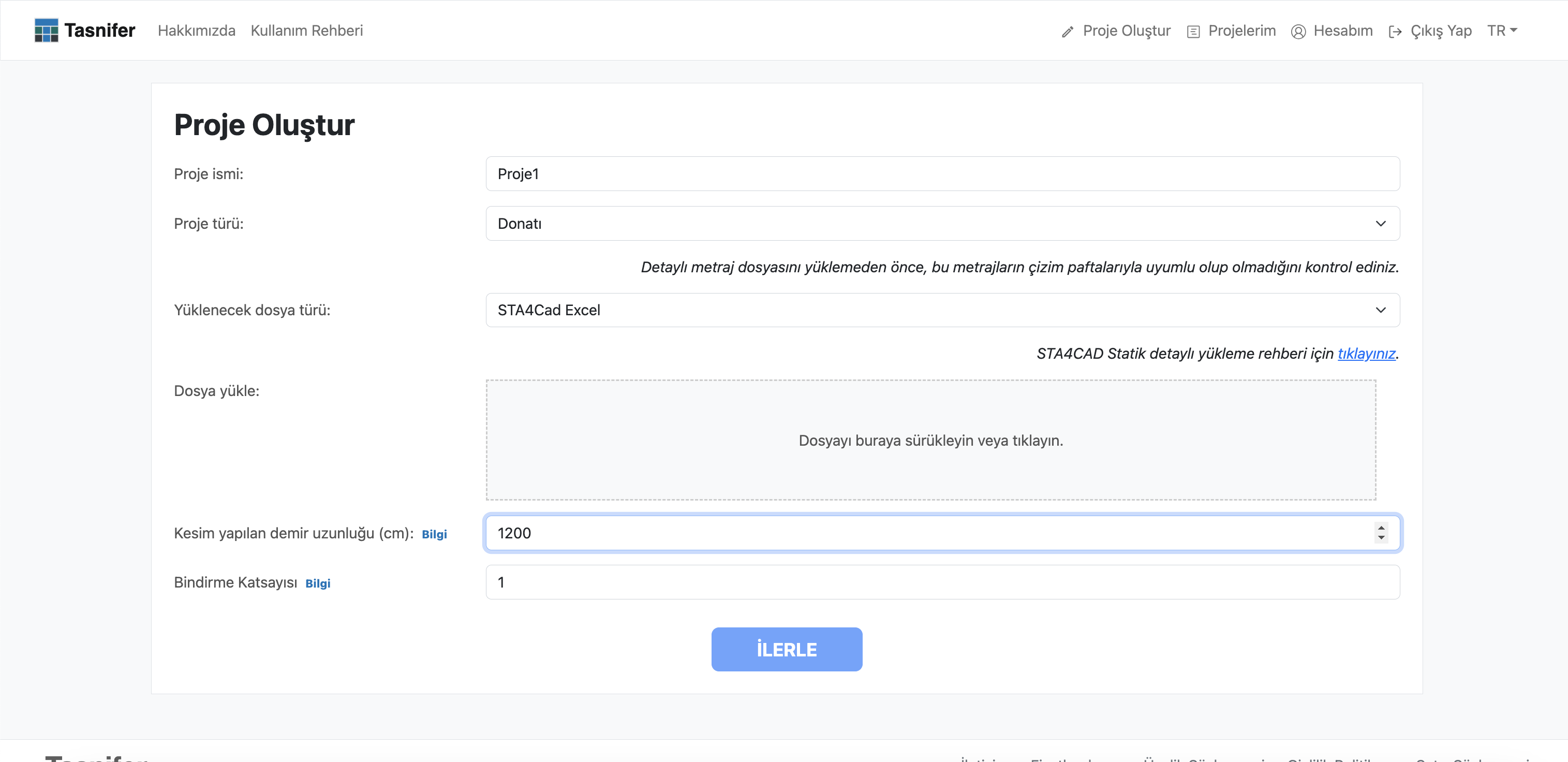

5. Projedeki donatıların kesiminin yapılacağı boyun uzunluğu santimetre cinsinden yazılır. Formda varsayılan değer olarak 1200 cm (12 m) gelir. Nervürlü demirler piyasada standart olarak 12 metre uzunluğunda satılmaktadır. Eğer standart olarak üretilmiş daha uzun veya kısa demirlerden kesim yapmak istiyorsanız bunu ayarlayabilirsiniz.

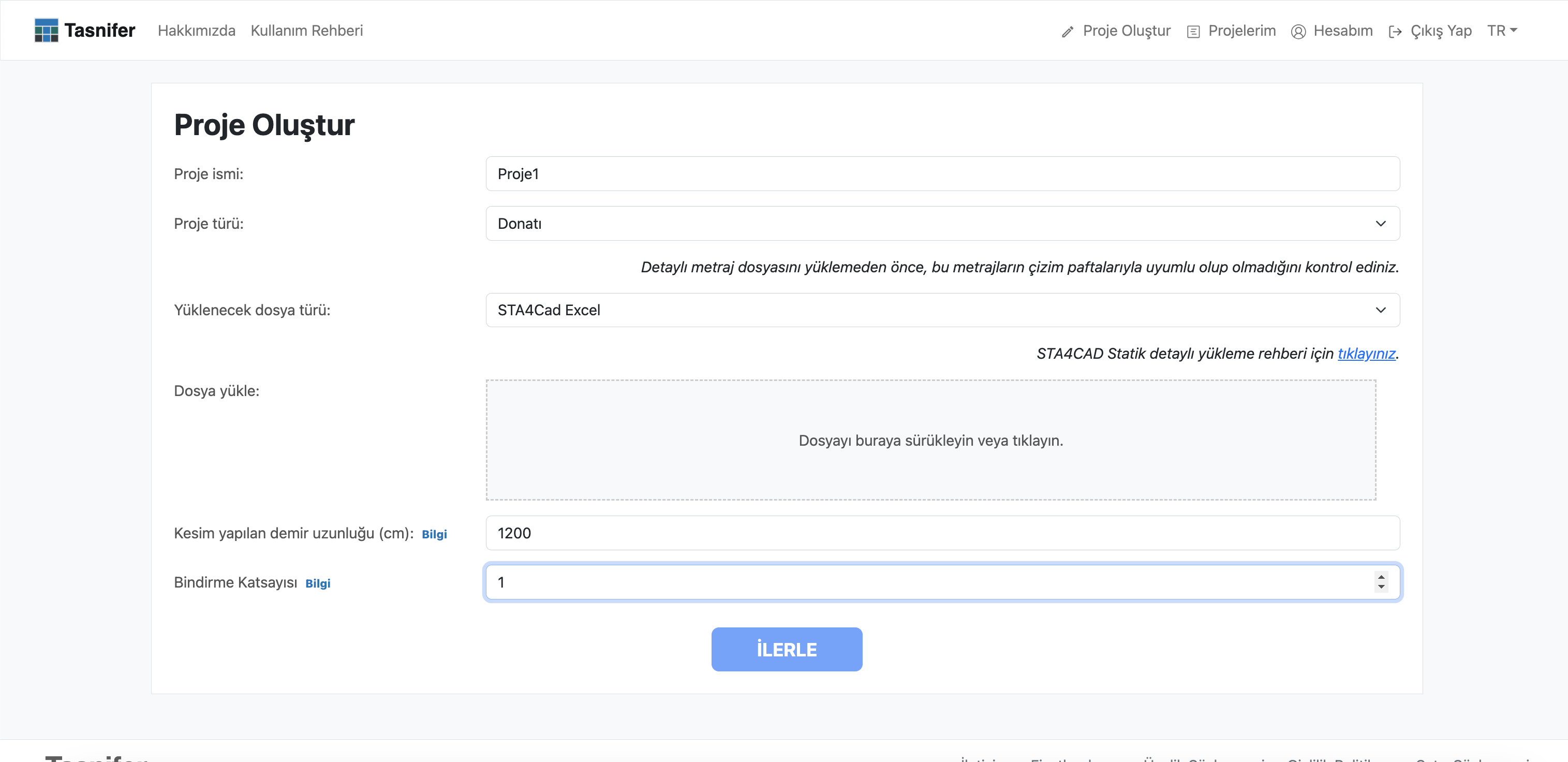

6. Yüklenen metraj dosyası, kesim yapılan demir uzunluğundan daha uzun donatılar içeriyorsa bu donatılar bir bindirme boyu eklenerek parçalanır. Bu bindirme boyunun hesaplanması için gereken katsayı değerini değiştirmek isterseniz burada değiştirebilirsiniz. Detaylı bilgi aşağıda verilmiştir.

7. Yukarıda belirtilen Proje bilgileri girildikten sonra İLERLE butonuna basılarak proje oluşturma işlemi gerçekleştirilir. Proje oluşturulması biraz zaman alabilir. Lütfen bu sırada bekleyiniz.

NOT: Detaylı metraj dosyanızı yüklemeden önce, donatıların doğru bir şekilde elde edilebilmesi için bu dosyanın çizim paftalarıyla uyumlu olduğundan emin olmanız gerekmektedir.

Bindirme Katsayısı Nedir? Nasıl Hesaplanır?

Yüklenen proje dosyası, kesim yapılan demir uzunluğundan daha uzun donatılar içeriyorsa, bu demirler belli bir bindirme boyu eklenerek parçalanmaktadır. Bindirme boyu donatı çapı, sınıfı ve beton kalitesine göre değişiklik göstermektedir. Uygulamada pratiklik olması için güvenilir tarafta kalma gerekliliği de hesaba katılarak, S420 çeliği için C25 ve üzeri beton sınıflarında yeterli bindirme mesafesini veren 40 × Φ mm değeri kullanılmıştır. Yine de bindirme boyunun yetersiz kalacağı durumlar için bir k katsayısıyla çarpılarak bu mesafe arttırılabilir. Bindirme boyu bu uygulamada aşağıdaki formüle göre hesaplanmaktadır:

Bindirme Boyu (cm) = 4 × Φ × k

Bu formülde Φ, demirin milimetre cinsinden çapı; k ise burada girilen bindirme boyu katsayısıdır. Bindirme katsayısı 0 ile 5 arasında bir ondalık sayıdır. Manşon kullanılacaksa bindirme katsayısının 0 girilmesi gerekir. Formülde çıkan sonuç yukarı yuvarlanır.

Örneğin, standart 1200 cm boydan kesilen 14 mm çapında ve 1270 cm uzunluğunda bir donatı için bindirme katsayısı 1.2 alındığında programda bindirme boyu şöyle hesaplanır:

L = 4 × 14 × 1.2 = 67.2

çıkan sonuç yukarı yuvarlanır ve bindirme boyu 68 cm olarak elde edilir. Dolayısıyla 1270 cm'lik donatı 1200 cm ve 70 + 68 = 138 cm olacak şekilde iki donatıya ayrılır.

Parçalanma sonucu oluşan donatı sayısı arttıkça son parçaya bir bindirme boyu daha eklenir. Örneğin 14 mm çapındaki 2540 cm'lik bir donatı 2 adet 1200 cm'lik ve 1 adet 140 + 2 × L cm'lik parçalara bölünür. L yukarıdaki gibi hesaplanır. Dolayısıyla 2540 cm'lik donatı 2 adet 1200 ve 1 adet 70 + 2 × 68 = 206 cm'lik parçalara bölünür.
